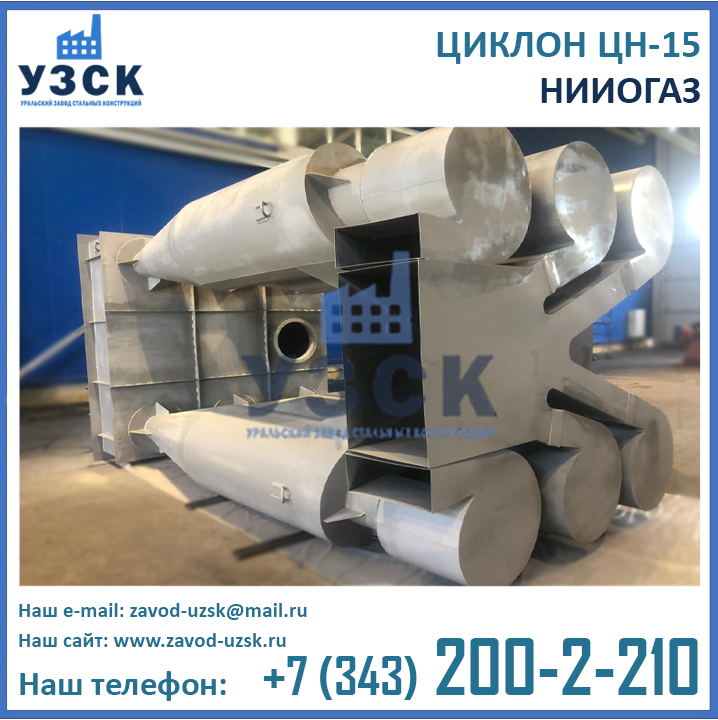

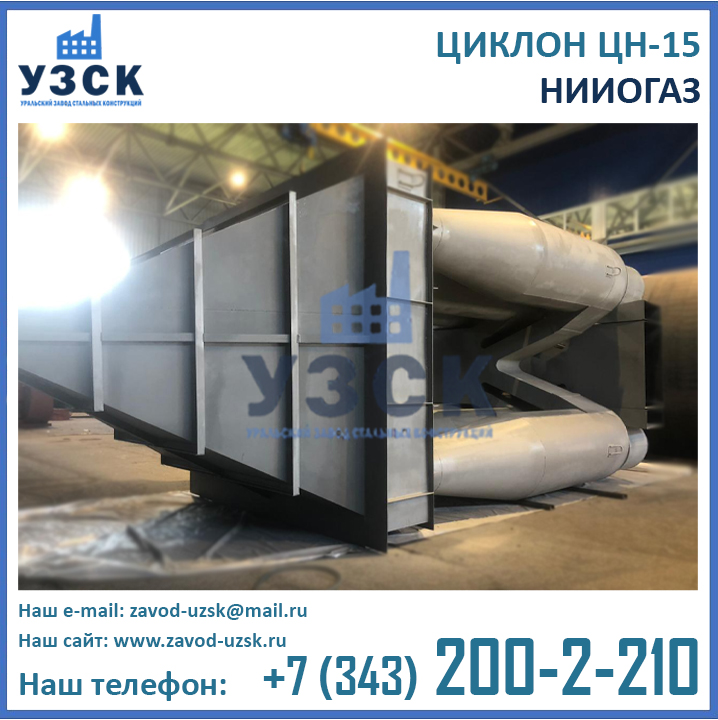

Уральский Завод Стальных Конструкций (далее УЗСК) осуществил изготовление и отгрузку в г. Омск Циклона ЦН-15-800-6УП по заказу ООО «Компания ТОП-инжиниринг». Данный пылеулавливающий аппарат представляет собой групповой циклон конструкции НИИОГАЗ, состоящий из 6 устройств очистки с внутренним диаметром 800 мм и оборудованный улиткой и пирамидальным бункером.
Циклоны НИИОГАЗ типа ЦН-15: описание и тех. характеристики
Применение циклонов НИИОГАЗ ЦН-15 в России и за рубежом широко распространено. Они востребованы в машиностроении, энергетике, химической, металлургической, нефтеперерабатывающей и других промышленных сферах и служат для улавливания пыли и взвешенных частиц из воздуха методом сухой очистки.
| Обозначение | Производительность, м3/ч при скорости 4/2,5 м/с | Объем бункера рабочий, см3 | Площадь сечения цилиндрической части корпуса/группы корпусов, см2 |
| ЦН-15-200-1 УП | 452/283 | 40000 | 314 |
| ЦН-15-300-1 УП | 1000/630 | 082000 | 700 |
| ЦН-15-300-2 УП | 2000/1270 | 200000 | 1400 |
| ЦН-15-300-2 СП | 2000/1270 | 200000 | 1400 |
| ЦН-15-400-1 УП | 1800/1110 | 130000 | 1250 |
| ЦН-15-400-2 УП | 3600/2300 | 310000 | 2500 |
| ЦН-15-400-2 СП | 3600/2300 | 310000 | 2500 |
| ЦН-15-400-4 УП | 7200/4500 | 760000 | 5000 |
| ЦН-15-400-4 СП | 7200/4500 | 540000 | 5000 |
| ЦН-15-500-1 УП | 2800/1800 | 320000 | 1960 |
| ЦН-15-500-2 УП | 5600/3500 | 500000 | 3920 |
| ЦН-15-500-2 СП | 5600/3500 | 500000 | 3920 |
| ЦН-15-500-4 УП | 11300/7000 | 1100000 | 7840 |
| ЦН-15-500-4 СП | 11300/7000 | 770000 | 7840 |
| ЦН-15-500-6 УП | 16900/10600 | 2720000 | 11760 |
| ЦН-15-500-6 СП | 16900/10600 | 1300000 | 11760 |
| ЦН-15-500-8 УП | 22600/14100 | 6200000 | 15680 |
| ЦН-15-500-8 СП | 22600/14100 | 2330000 | 15680 |
| ЦН-15-600-1 УП | 4100/2500 | 430000 | 2820 |
| ЦН-15-600-2 УП | 8100/5100 | 600000 | 5640 |
| ЦН-15-600-2 СП | 8100/5100 | 600000 | 5640 |
| ЦН-15-600-4 УП | 16300/10200 | 1500000 | 11280 |
| ЦН-15-600-4 СП | 16300/10200 | 1110000 | 11280 |
| ЦН-15-600-6 УП | 24400/15300 | 4450000 | 16920 |
| ЦН-15-600-6 СП | 24400/15300 | 200000 | 16920 |
| ЦН-15-700-1 УП | 5500/3500 | 580000 | 3840 |
| ЦН-15-700-2 УП | 11100/6900 | 830000 | 7680 |
| ЦН-15-700-2 СП | 11100/6900 | 830000 | 7680 |
| ЦН-15-700-4 УП | 22000/13800 | 2030000 | 15360 |
| ЦН-15-700-4 СП | 22000/13800 | 1500000 | 15360 |
| ЦН-15-700-6 УП | 33100/20800 | 6200000 | 23040 |
| ЦН-15-700-6 СП | 33100/20800 | 2670000 | 23040 |
| ЦН-15-800-1 УП | 7200/4500 | 1030000 | 5020 |
| ЦН-15-800-2 УП | 14400/9000 | 1150000 | 10040 |
| ЦН-15-800-2 СП | 14400/9000 | 1150000 | 10040 |
| ЦН-15-800-4 УП | 28900/18100 | 2610000 | 20080 |
| ЦН-15-800-4 СП | 28900/18100 | 2270000 | 20080 |
| ЦН-15-800-6 УП | 43300/27100 | 10200000 | 30120 |
| ЦН-15-800-6 СП | 43300/27100 | 3820000 | 30120 |
| ЦН-15-900-1 УП | 9200/5700 | 1650000 | 6350 |
| ЦН-15-900-2 УП | 18300/11400 | 1450000 | 12700 |
| ЦН-15-900-2 СП | 18300/11400 | 1450000 | 12700 |
| ЦН-15-900-4 УП | 36600/22800 | 3010000 | 25400 |
| ЦН-15-900-4 СП | 36600/22800 | 2280000 | 25400 |
| ЦН-15-900-6 УП | 54900/34300 | 13100000 | 38100 |
| ЦН-15-900-6 СП | 54900/34300 | 5550000 | 38100 |
| ЦН-15-1000-1 УП | 11300/7100 | 2500000 | 7850 |
| ЦН-15-1200-1 УП | 16200/10200 | 3730000 | 11300 |
ОБРАТИТЕ ВНИМАНИЕ! Нельзя задействовать циклоны ЦН-15 при содержании в среде сильнослипающихся веществ, а также при содержании взрывоопасных частиц в рабочем потоке.
Особенности строения циклона сухой очистки ЦН 15
Структура одиночного пылеуловителя ЦН 15 состоит из трех основных элементов: корпуса цилиндрической формы, внутри которого происходит очистка воздуха; камеры в виде «улитки» для выведения очищенного газа и бункера для шлама в форме пирамиды. Вращение потока газа внутри аппарата производится по часовой стрелке.
В оборудовании, состоящем из 2, 4, 6 или 8 циклонов, в качестве камеры очищенного газа может использоваться улитка, либо сборник. Групповые пылеуловители могут выпускаться правого (вращение рабочего потока по часовой стрелке) и левого исполнения (движение пылегазового потока против часовой стрелки).
Производитель циклонов ЦН-15
Непосредственным производителем циклонов конструкции НИИОГАЗ является Завод УЗСК, принимающий заявки на изготовление циклонов ЦН-15 любой конструкции, с бункерами и постаментами любого размера, в зависимости от тех. задания заказчика. Уральский Завод Стальных Конструкций обладает всем необходимым оборудованием для изготовления высококачественных пылеулавливающих аппаратов, в том числе сварочным оборудованием, аттестованным НАКС. А благодаря собственной аттестованной на все основные виды контроля лаборатории НК, мы производим тщательный входной контроль сырья для изготовления циклонов, а также проводим диагностику и испытания готовой продукции.
Циклоны ЦН-15 изготавливаются из различных марок стали в зависимости от условий их последующей эксплуатации: при установке пылеуловителя в условиях окружающей температуры до -40°С – из углеродистой стали, при температуре окружающей среды менее -40°С – из низколегированной.
ООО «УЗСК» предлагает низкие цены на циклоны ЦН-15 сухой очистки газов как одиночного, так и группового исполнения. Для того чтобы купить сухой пылеуловитель конструкции НИИОГАЗ с максимальной выгодой, отправьте запрос в отдел продаж непосредственного производителя пылеулавливающего оборудования по электронной почте info@zavod-uzsk.ru или при помощи on-line формы «ОБРАТНАЯ СВЯЗЬ» на нашем сайте.
