Перечень поставляемых нами сильфонных компенсаторов
Для компенсации температурных расширений в трубопроводах Новокуйбышевска любого назначения и сечения предусмотрены специальные вставки. Они воспринимают осевое изменение геометрических размеров, устанавливаются на прямых участках, поворотах и при перепадах по высоте. Сильфонный компенсатор служит для принятия осевых перемещений труб, защищает от деформации при изменении направления и контура магистрали.
Принцип работы сильфонного компенсатора

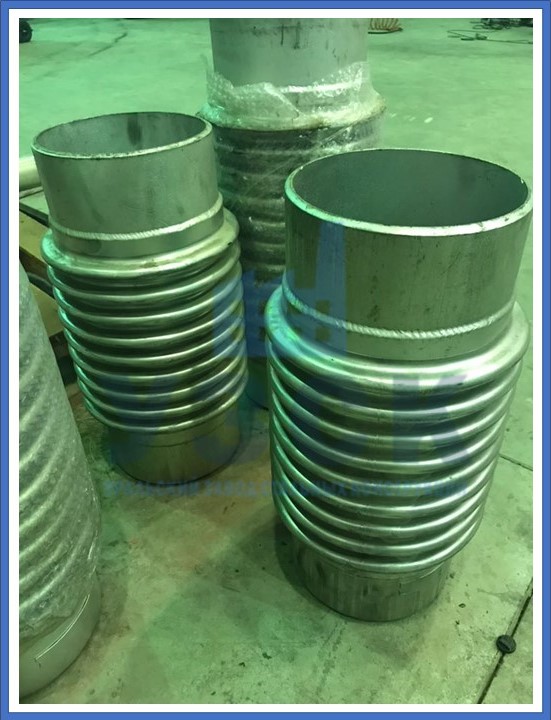

В транспортных системах жидкостей и газов сильфонный компенсатор представляет металлическую вставку из гофрированной полой трубы. Сильфон может растягиваться и сжиматься под действием осевых и угловых, поворотных нагрузок.

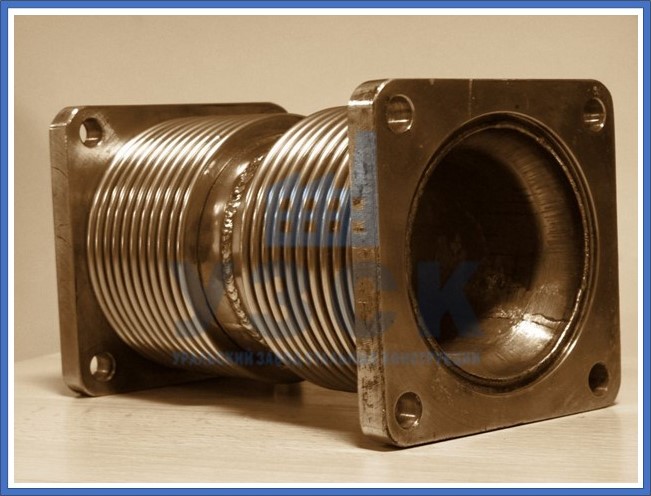

Одинарный сильфон называют осевым, он как гармошка устанавливается на прямых участках магистрали в Новокуйбышевске. В шарнирных схемах, где передаются сложные нагрузки, осевой компенсатор состоит из двух активных участков с перемычкой в виде трубы того же диаметра, что магистраль.
Требования к сильфонным компенсаторам:
- герметичность;
- стойкость к агрессивной среде;
- эластичность;
- гашение вибрационных нагрузок;
- широкий температурный диапазон применения.
Технические условия сильфонных компенсаторов
Сильфон компенсационный представляет многослойную конструкцию, выполненную с особой температурной обработкой, по технологической карте. Цель – придать металлу эластичность – изменение формы под действием нагрузки без нарушения целостности.
Компенсатор сильфонный производится в Новокуйбышевске в соответствие ГОСТ 32935-2014, рассчитан на номинальное давление до 2,5 МПа, температуру до 200 0 С.
При изготовлении сильфонного компенсатора под заказ мы осуществляем подбор жаропрочных сталей до 950 0 С.
Давление сильфонного компенсатора выполняемого под заказ может достигать от 2,5 — до 10,0 МПа
По классификации компенсаторы относят 4 группе второго класса, изделия одноразовые, неремонтируемые. По восприятию нагрузки линейных трасс различают:
- осевой сильфонный компенсатор;
- сдвиговый;
- поворотный сильфонный компенсатор;

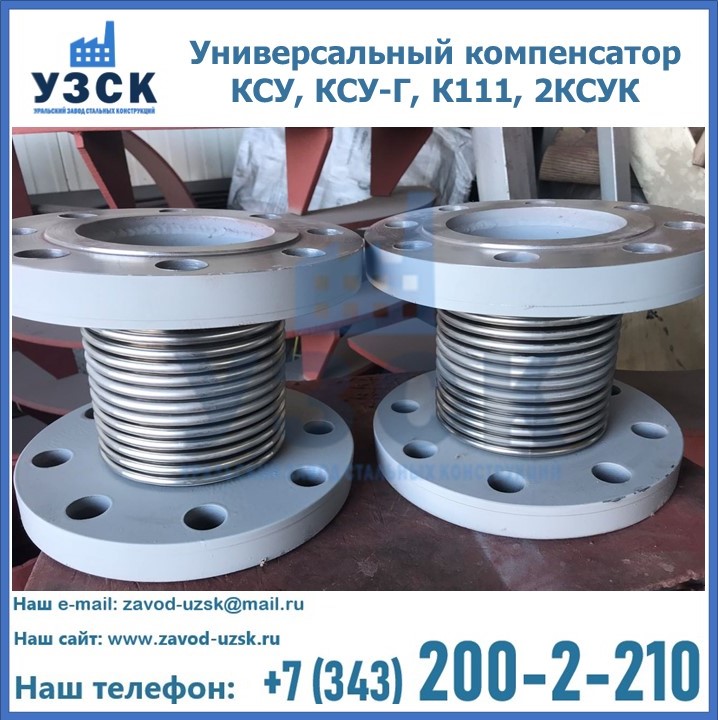

- универсальный сильфонный компенсатор;
- стартовый сильфонный компенсатор.

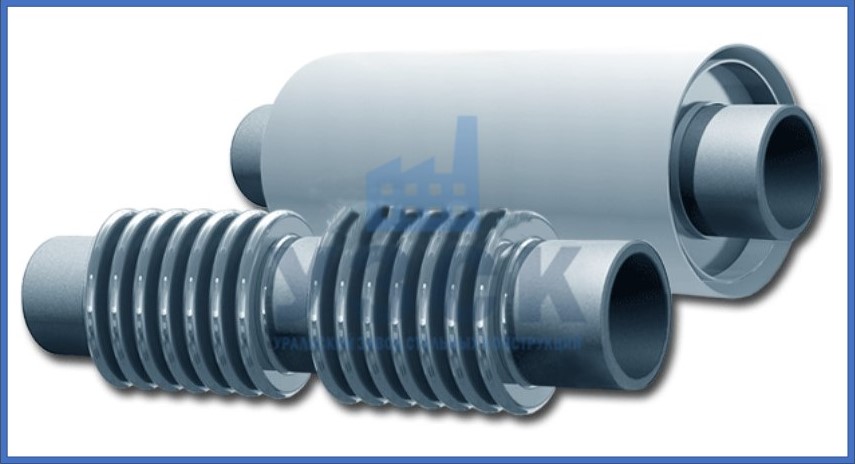

По количеству сильфонов различают одно- и двухсильфонные компенсационные участки и компенсаторы, состоящие одного комплекта и двух через перемычку. Поставляются сильфоны без теплогидроизоляции или предварительно изолированные.

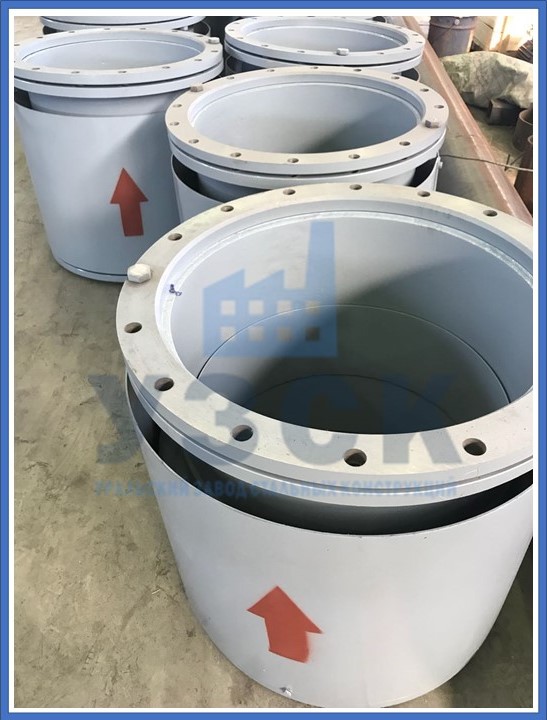

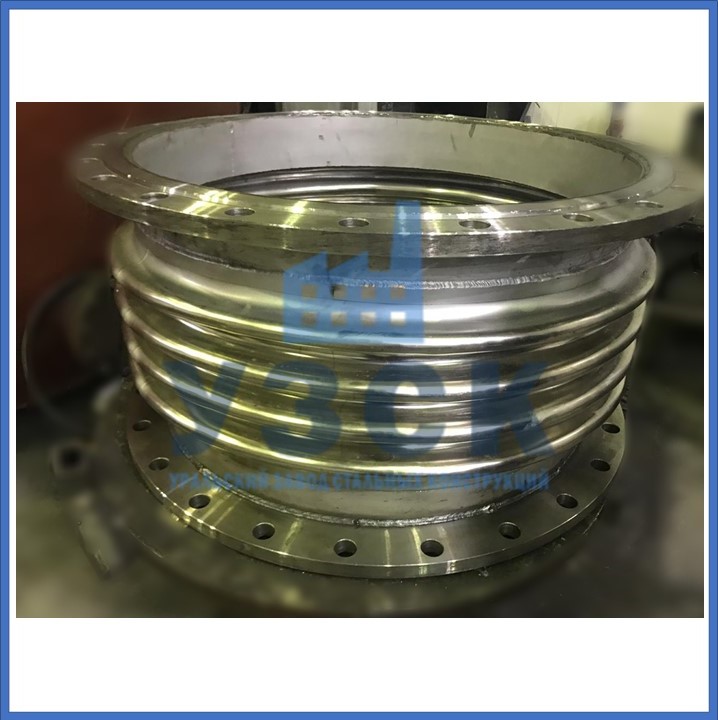

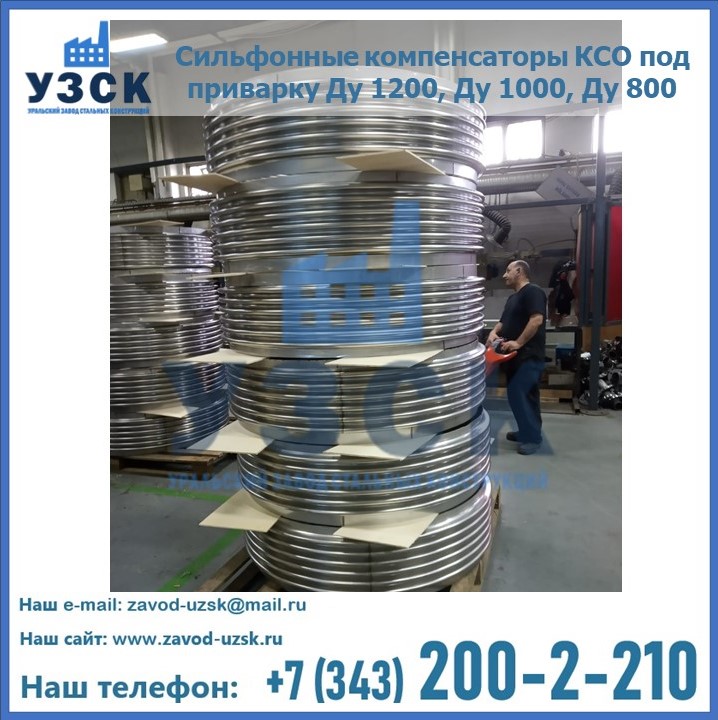

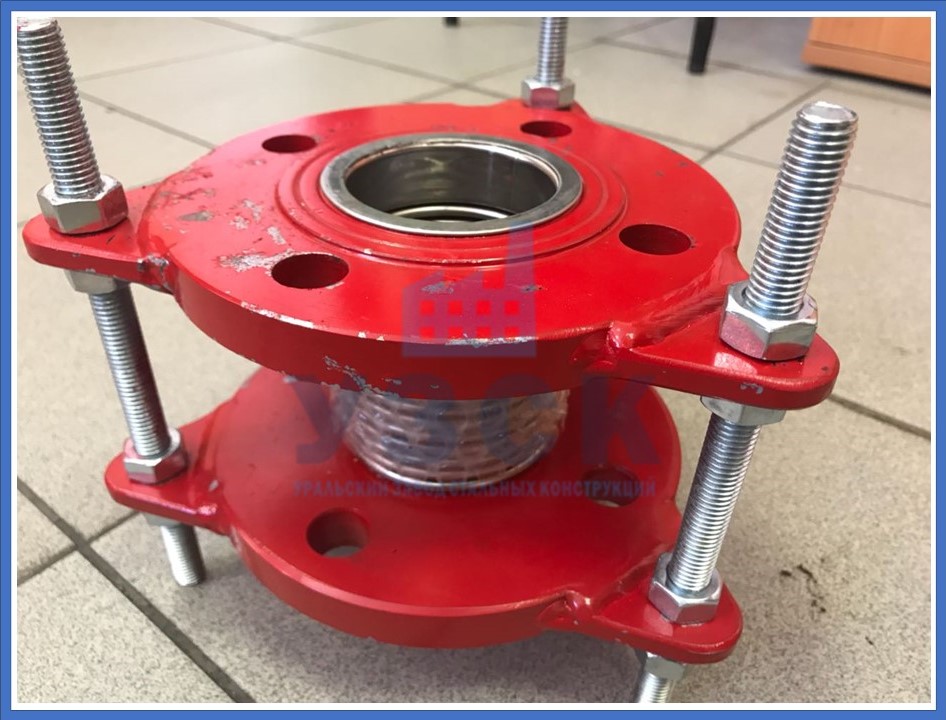

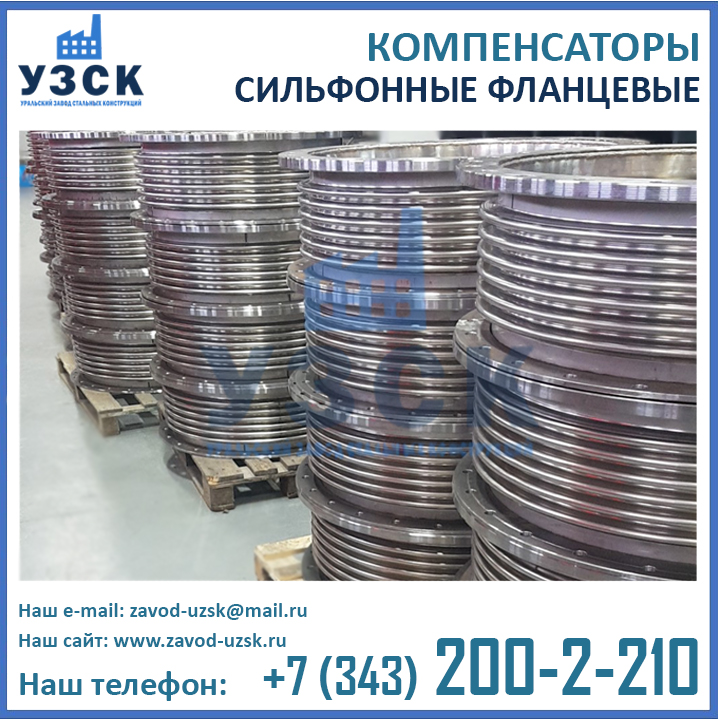

По типу присоединения сильфонные компенсаторы могут быть приварные, фланцевые, резьбовые.
По типу изоляции сильфонные компенсаторы изготавливают в защитном кожухе или в защитном кожухе и внутренним экраном. Производятся также компенсаторы только с внутренним экраном, защищающим сильфон в случае, если в проводимой среде содержатся агрессивные примеси.
Предусмотренный срок службы устройства до 30 лет. Каждый компенсатор должен иметь ПС.
Производство сильфонных компенсаторов на УЗСК в Новокуйбышевске
Уральский Завод Стальных Конструкций изготавливает сильфонные компенсаторы для нефтегазовой промышленности, ЖКХ, теплоэнергетики и химической отрасли. Парк различных станков, прямые поставки комплектующих материалов от партнеров, обученный персонал позволяет нам выполнять самые сложные компенсационные конструкции.

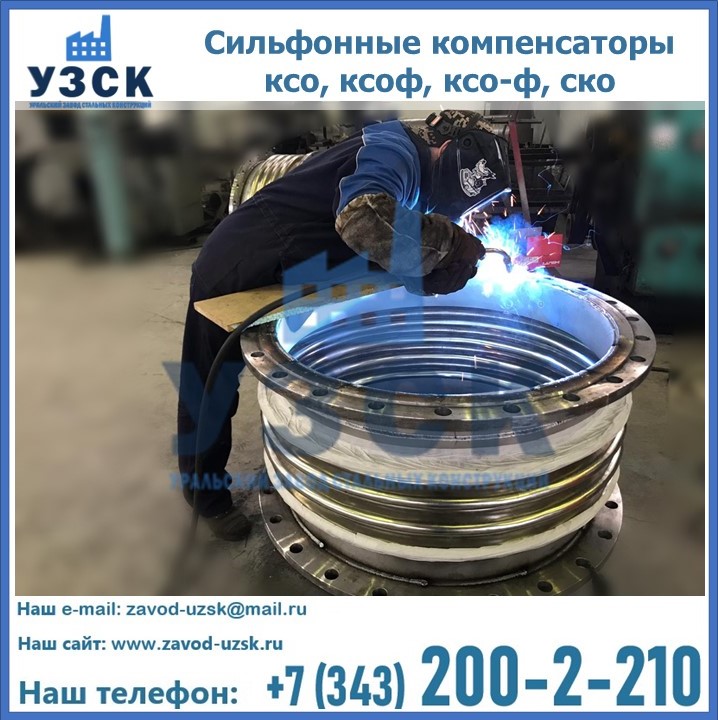

Собственное КБ позволяет адаптировать КД их альбома стандартных чертежей к требованиям заказчика. Все материалы, применяемые для изготовления сильфонных компенсаторов, имеют сертификаты и нужные нормативные документы. Сварочные работы ведутся на стендах с автоматической сваркой. Допуск на ручную работу получают только сварщики аттестованные в НАКС.
Собственная Лаборатория неразрушающего контроля позволяет осуществить все виды НК-ультразвуковой метод дефектоскопии, радиационный контроль, магнито-порошковый, цветная дефектоскопия, гидроиспытания на стенде.
Порядок продажи компенсаторов в УЗСК
На складе готовой продукции всегда есть необходимый запас изделий. Но выгодно купить сильфонный компенсатор в УЗСК, оформив заявку на изготовление заранее. Партия товара будет выполнена в соответствие заказу, в срок. Цена изделий в Новокуйбышевске зависит дополнительных условий. Воспользуйтесь контактами, указанными на сайте производителя, и мы обсудим партнерские условия.
Заполните форму заказа

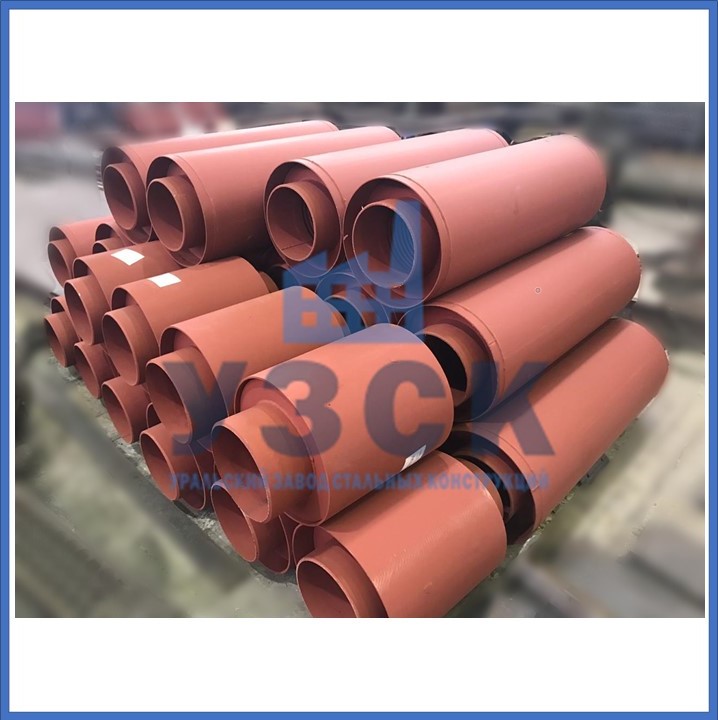

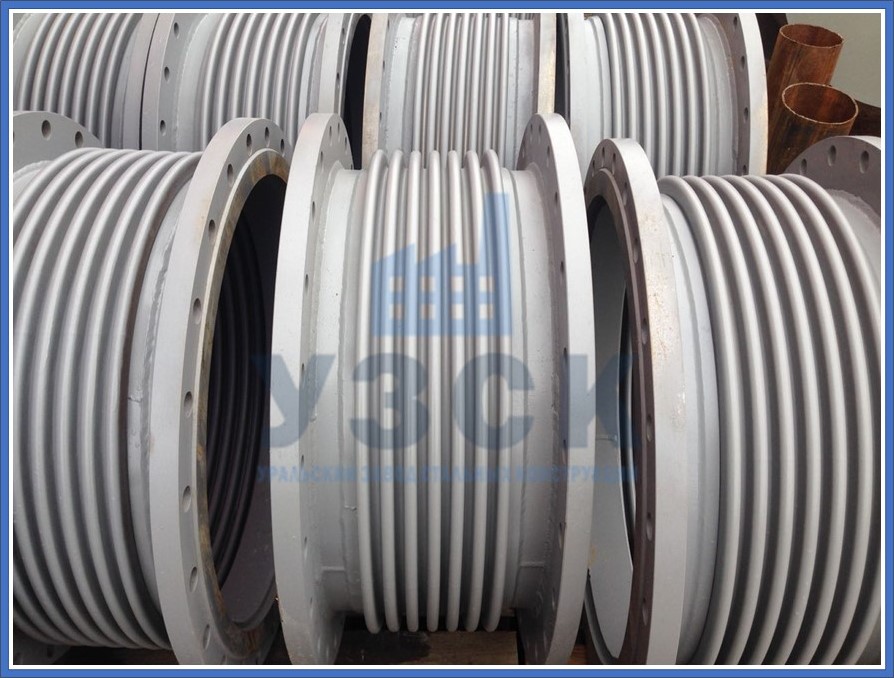

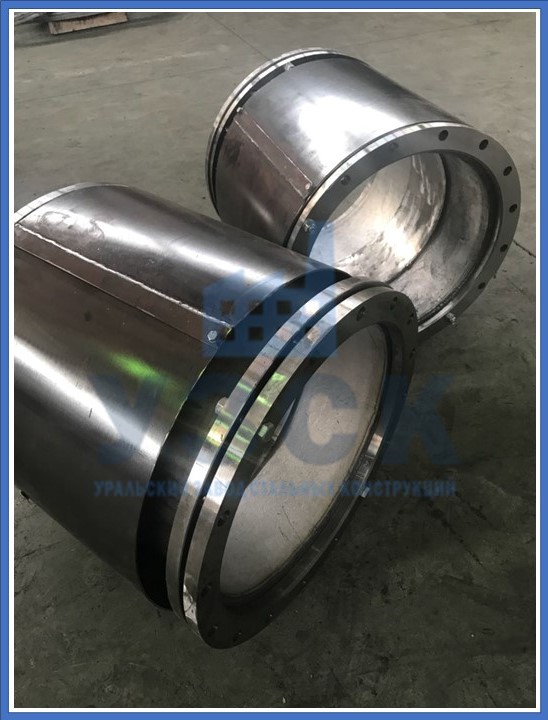

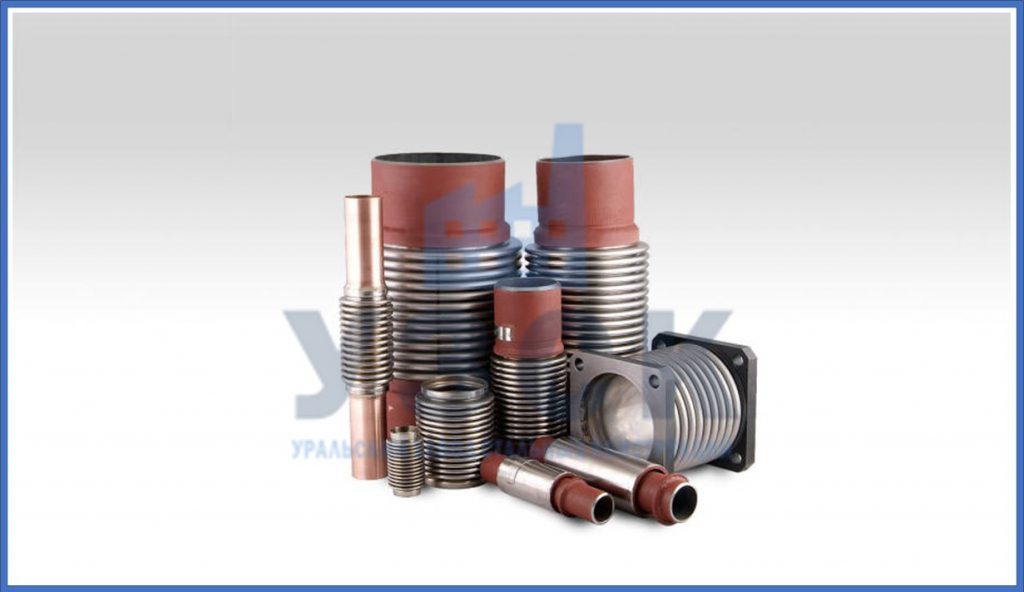

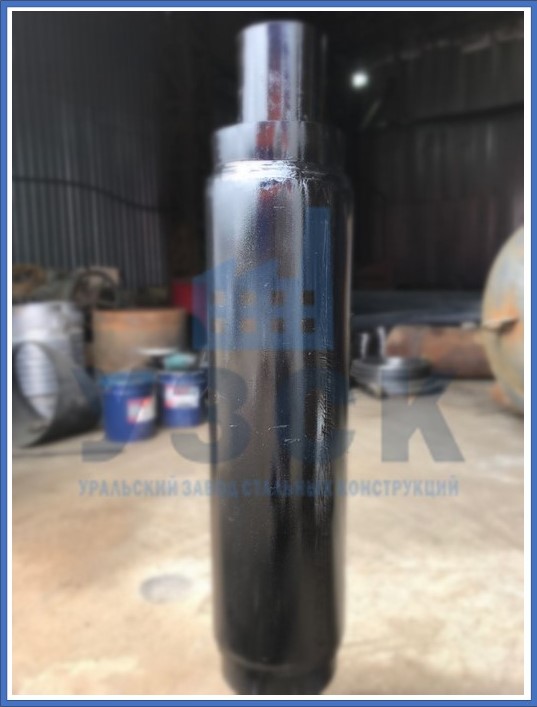

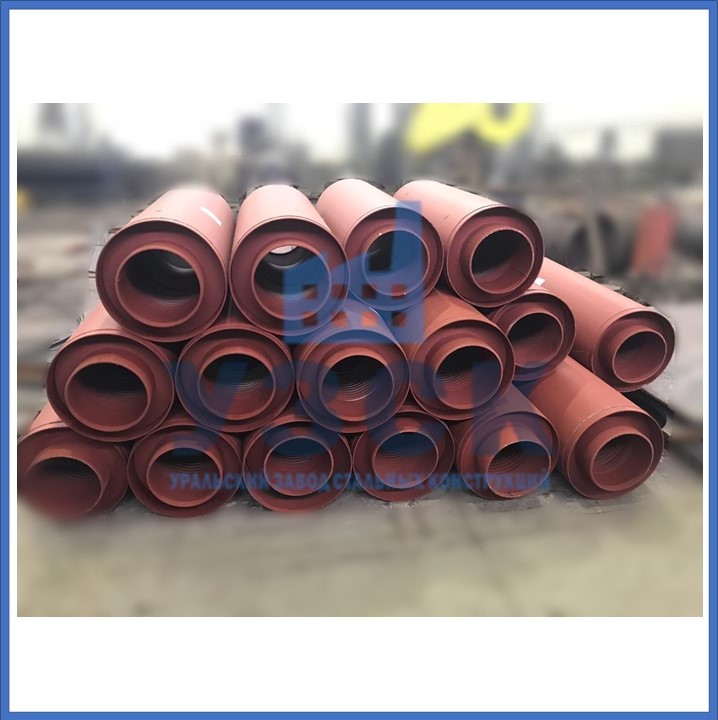

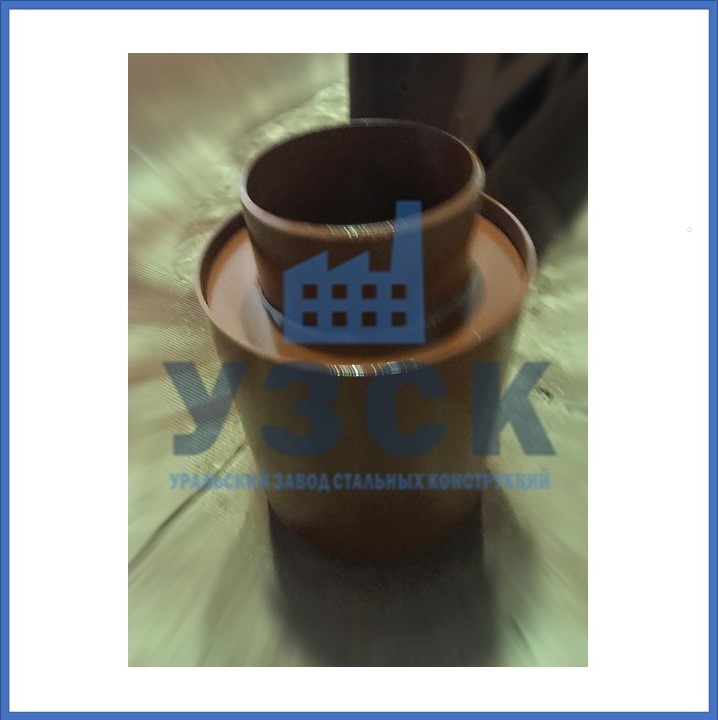

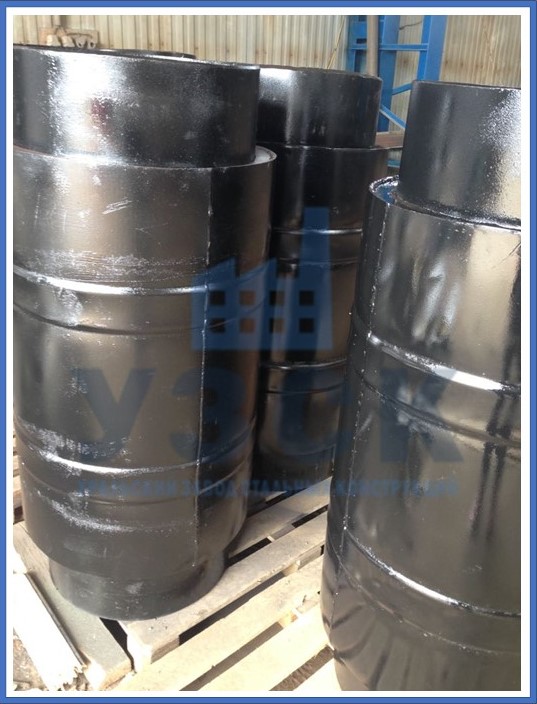

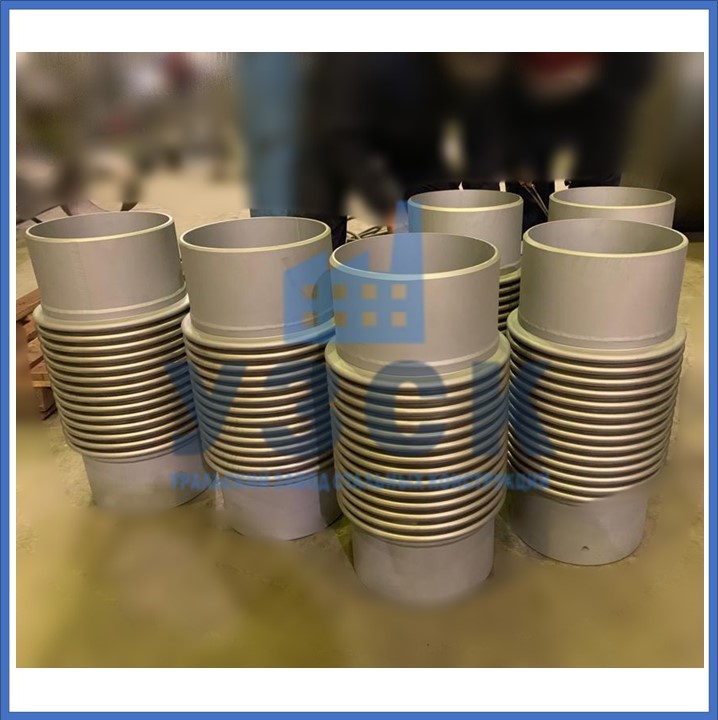

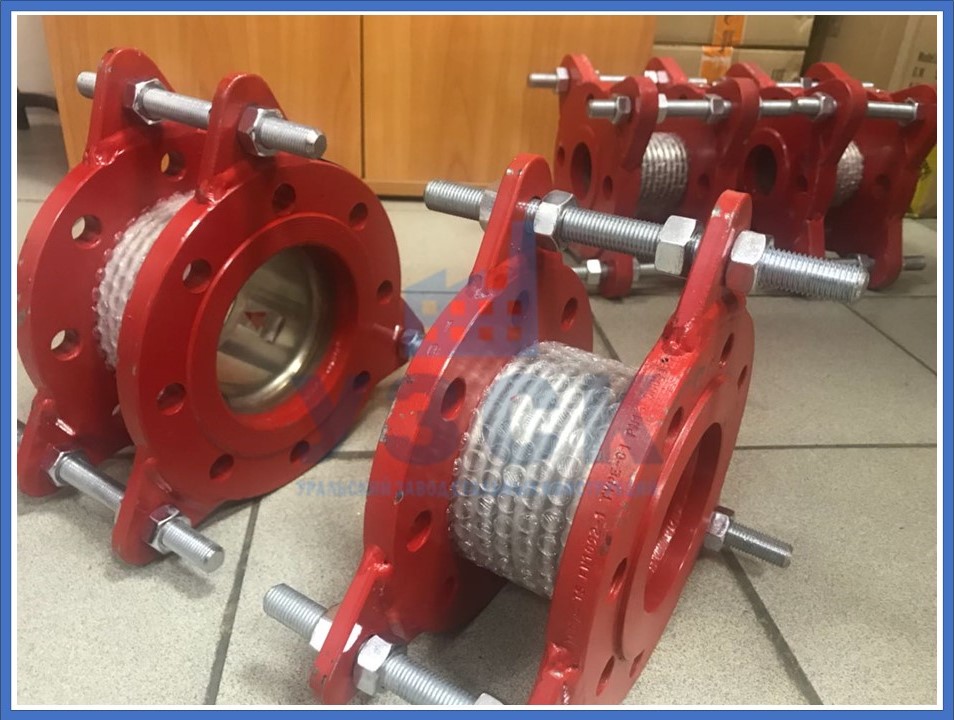

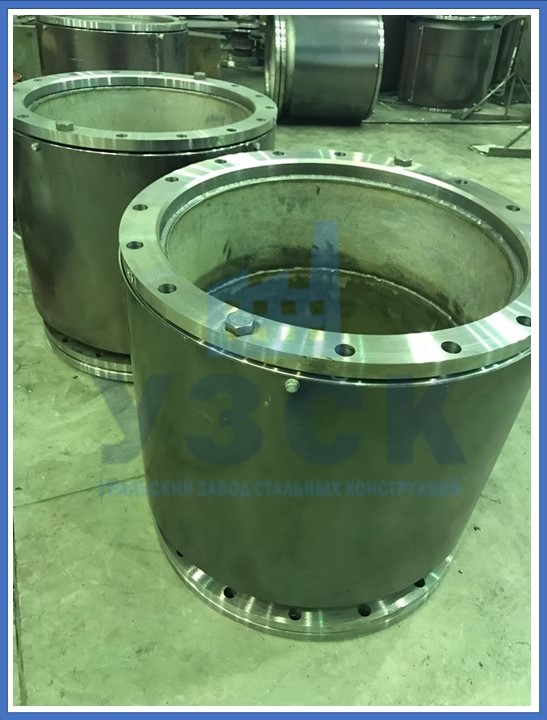

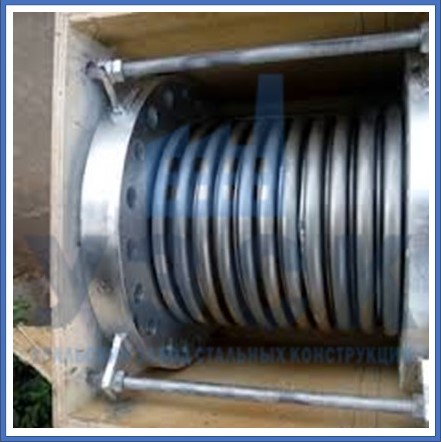

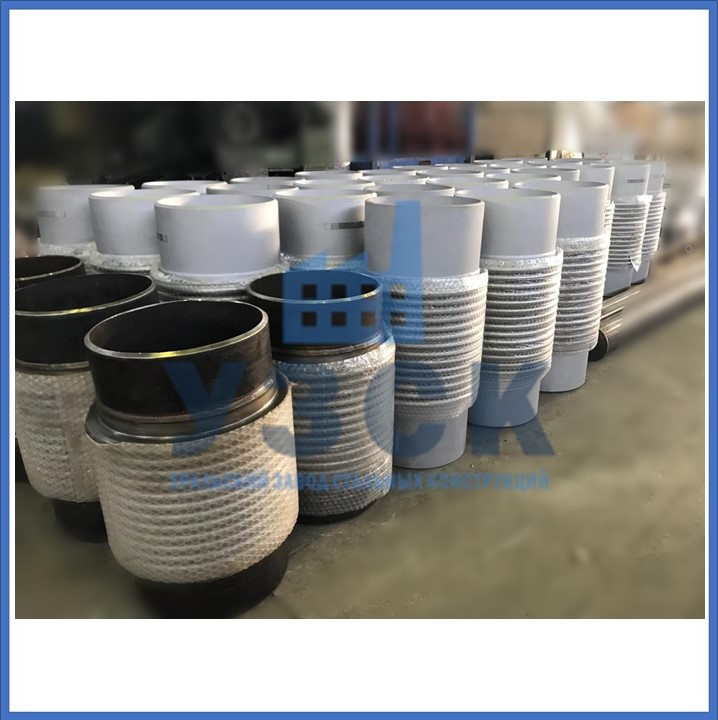

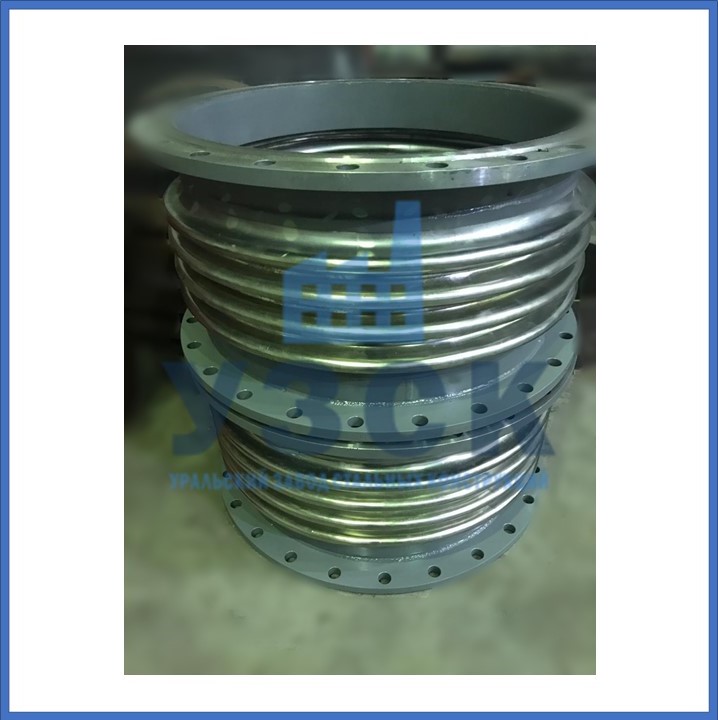

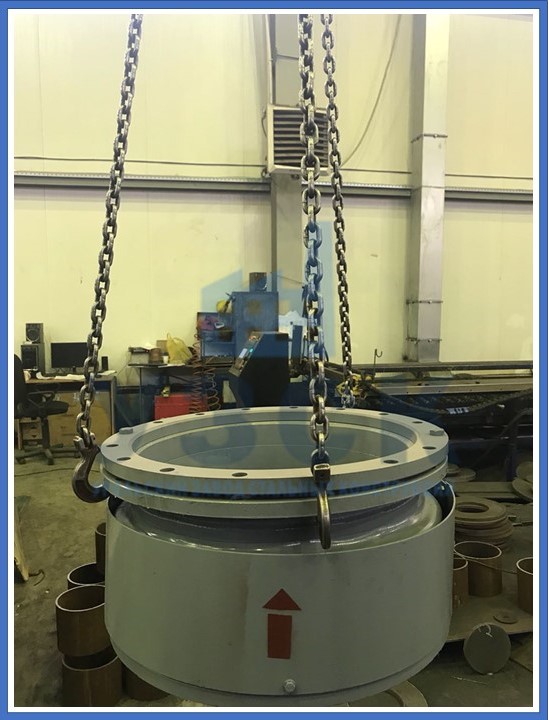

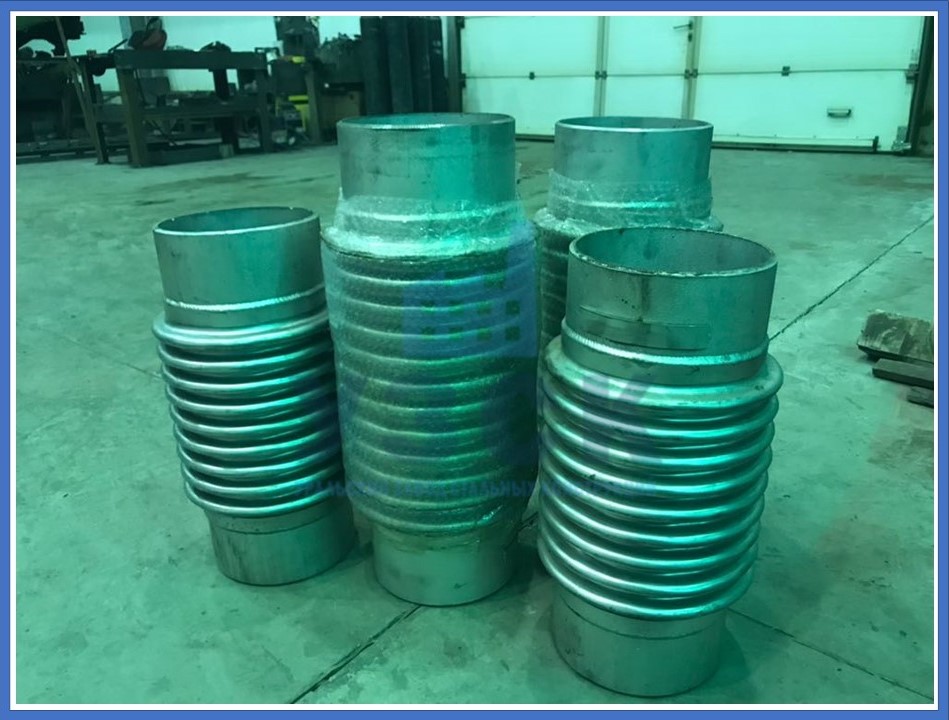

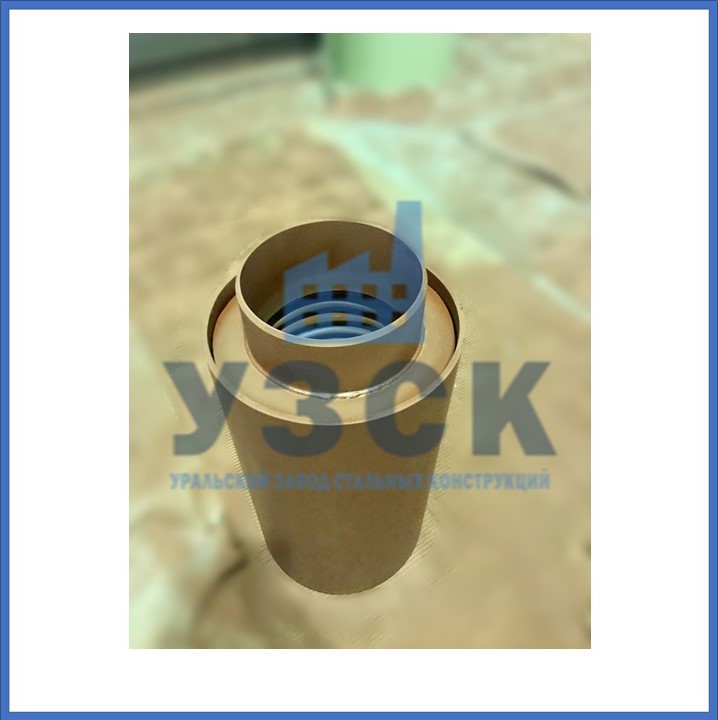

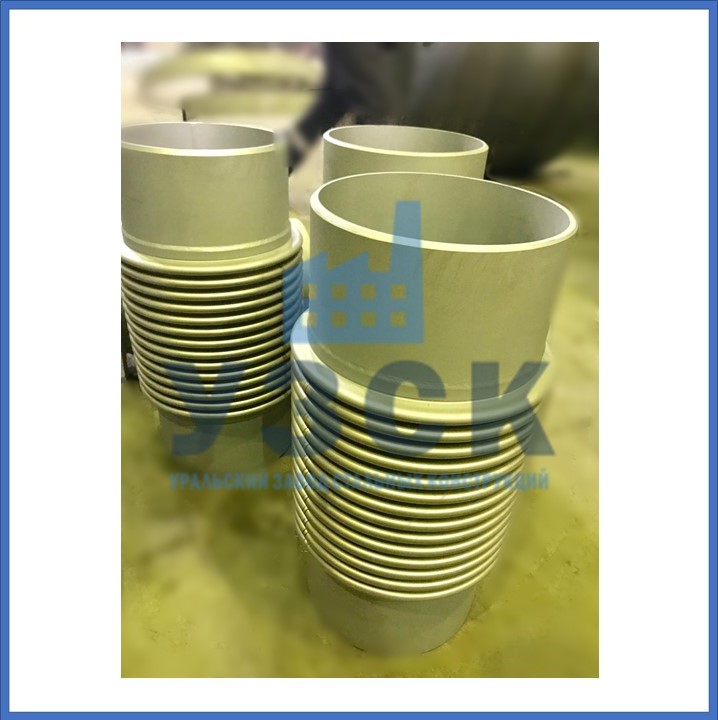

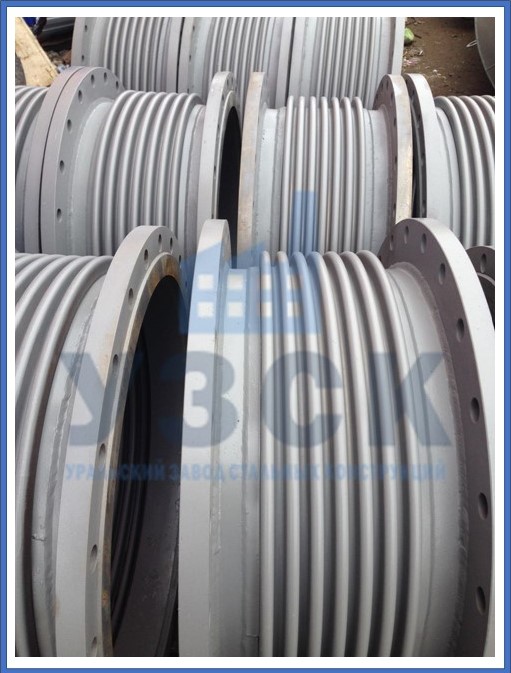

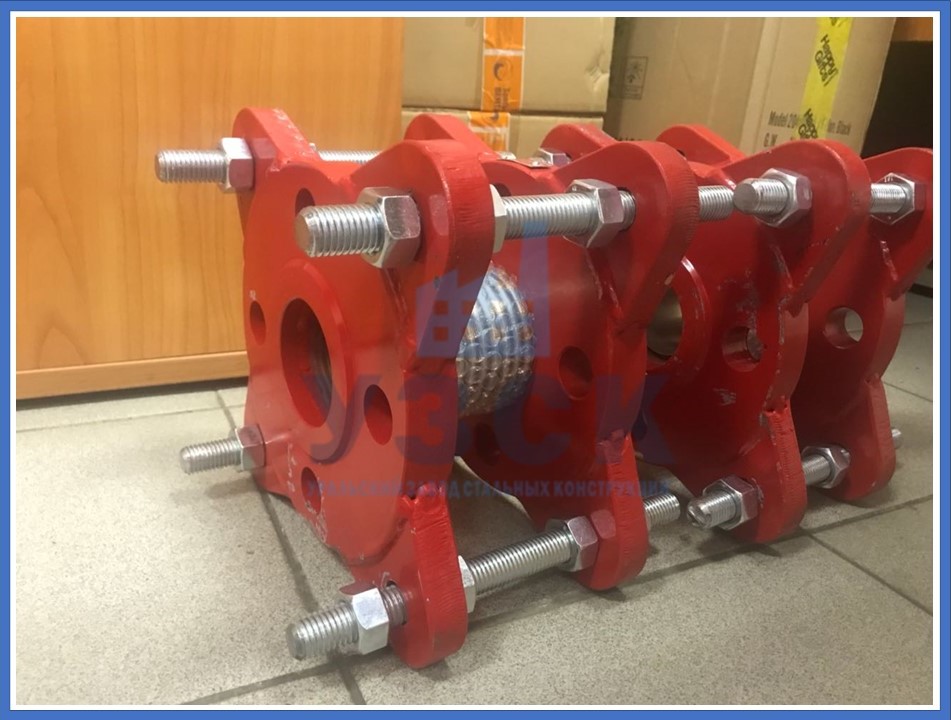

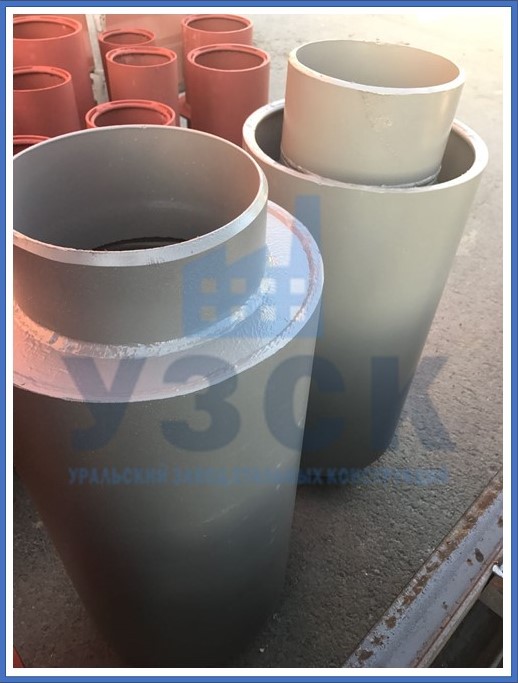

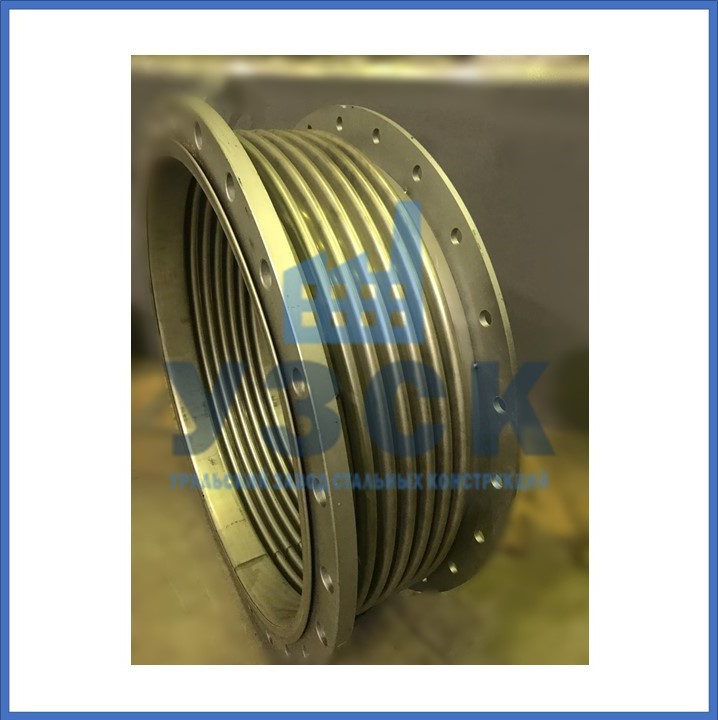

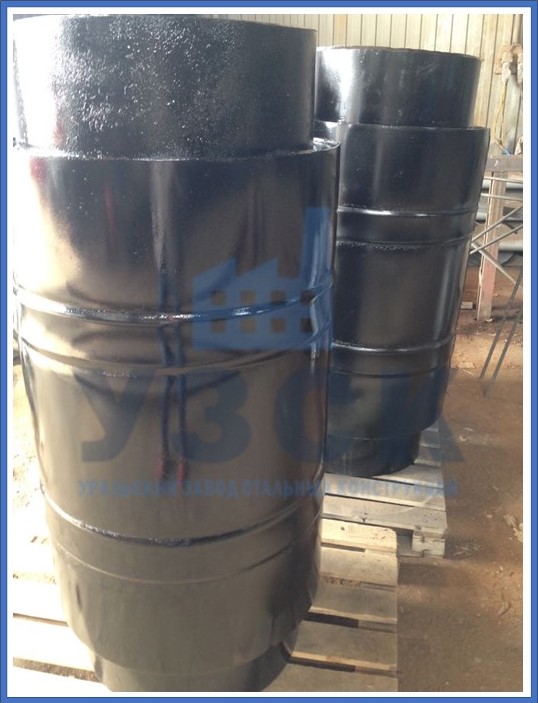

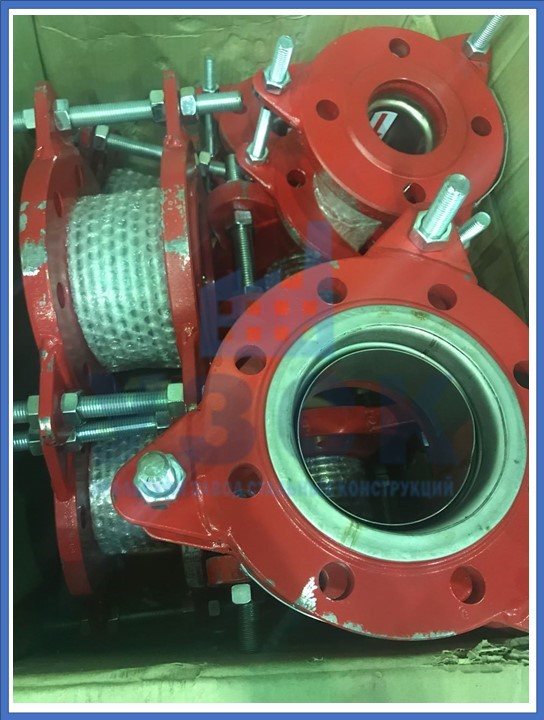

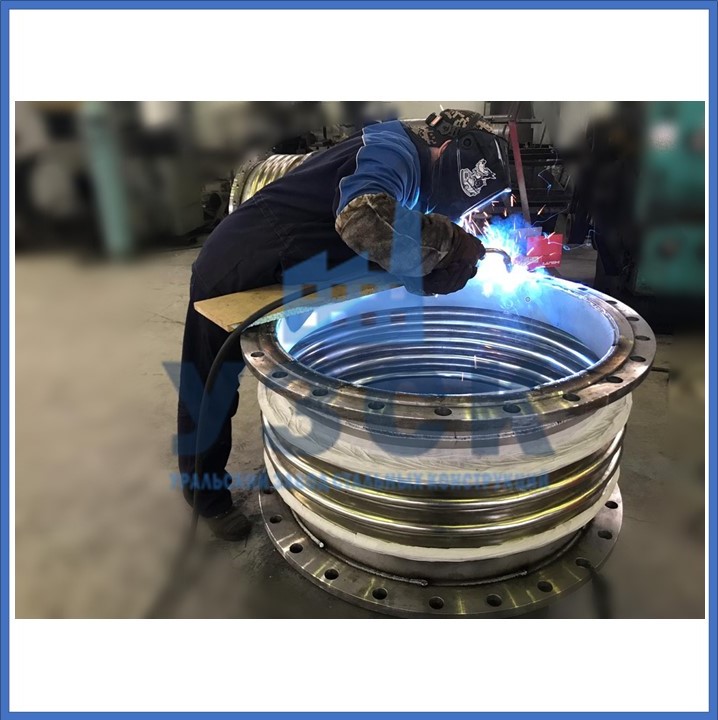

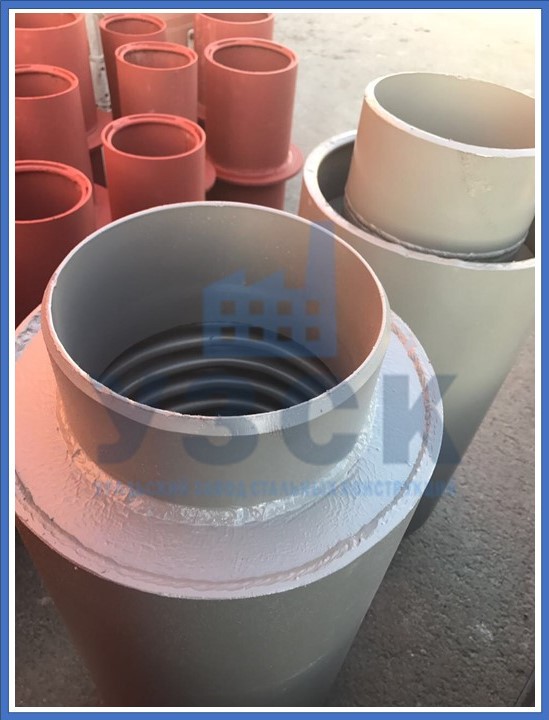

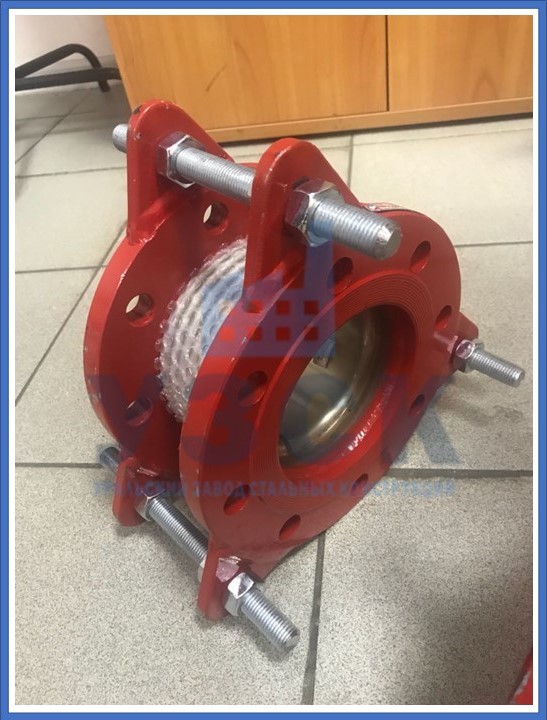

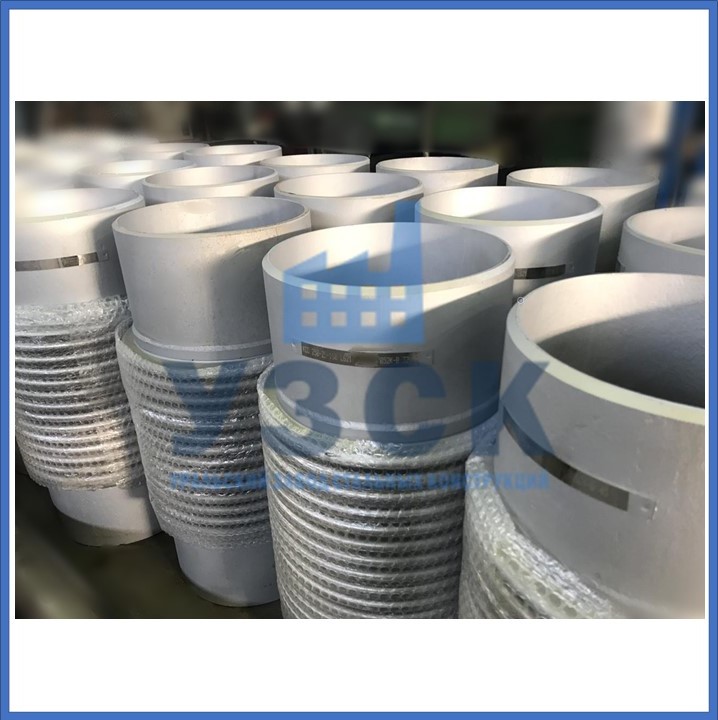

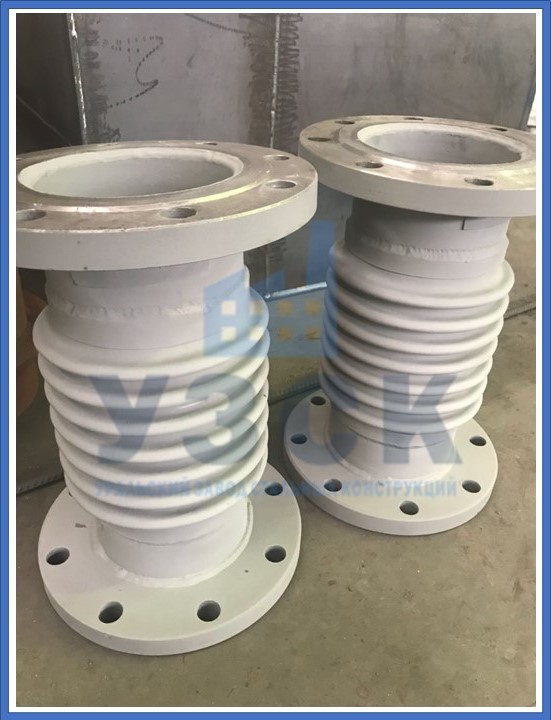

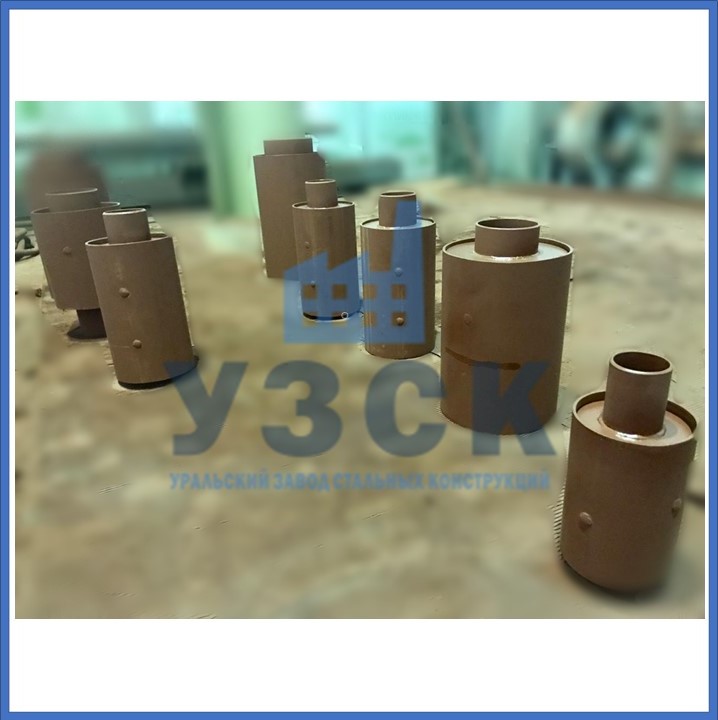

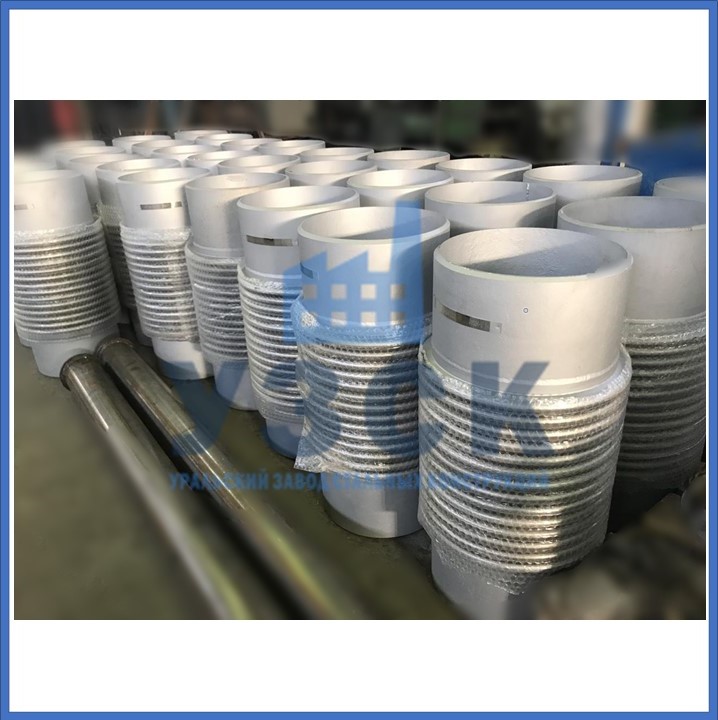

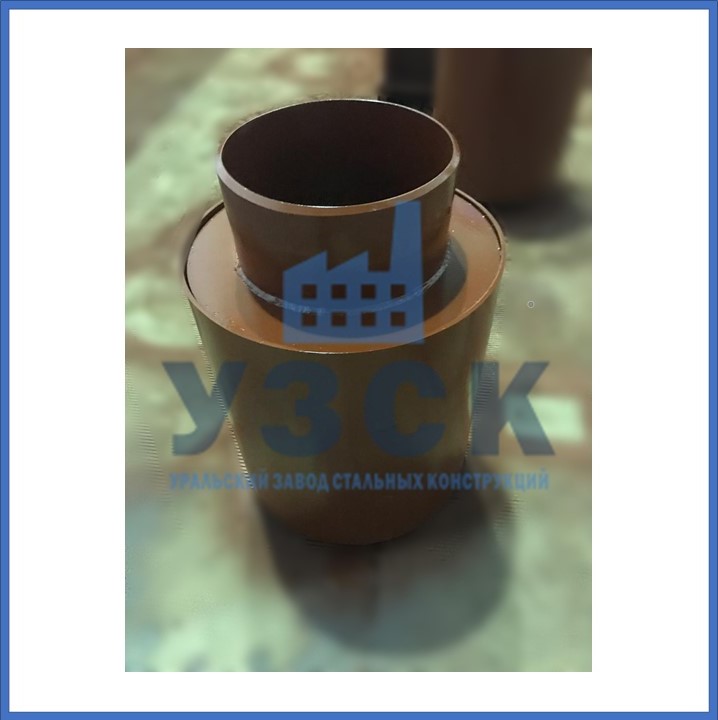

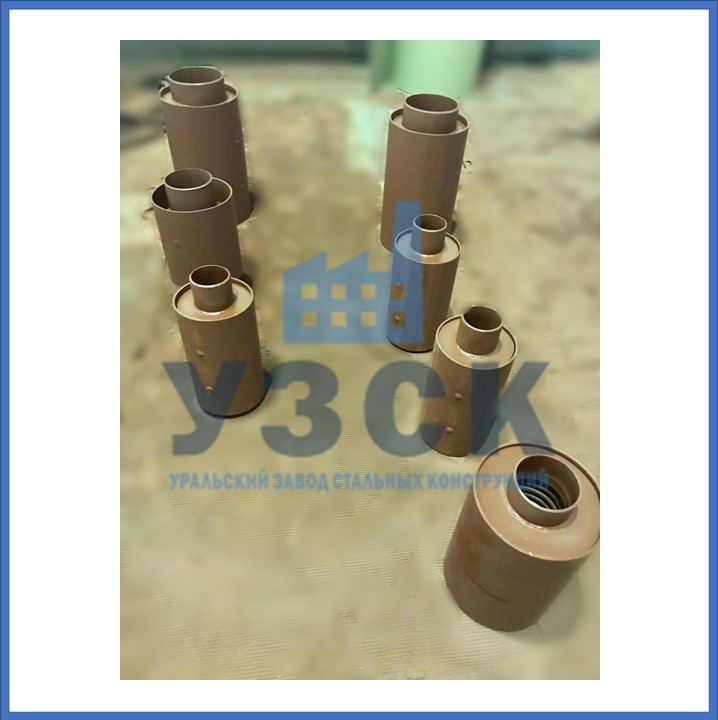

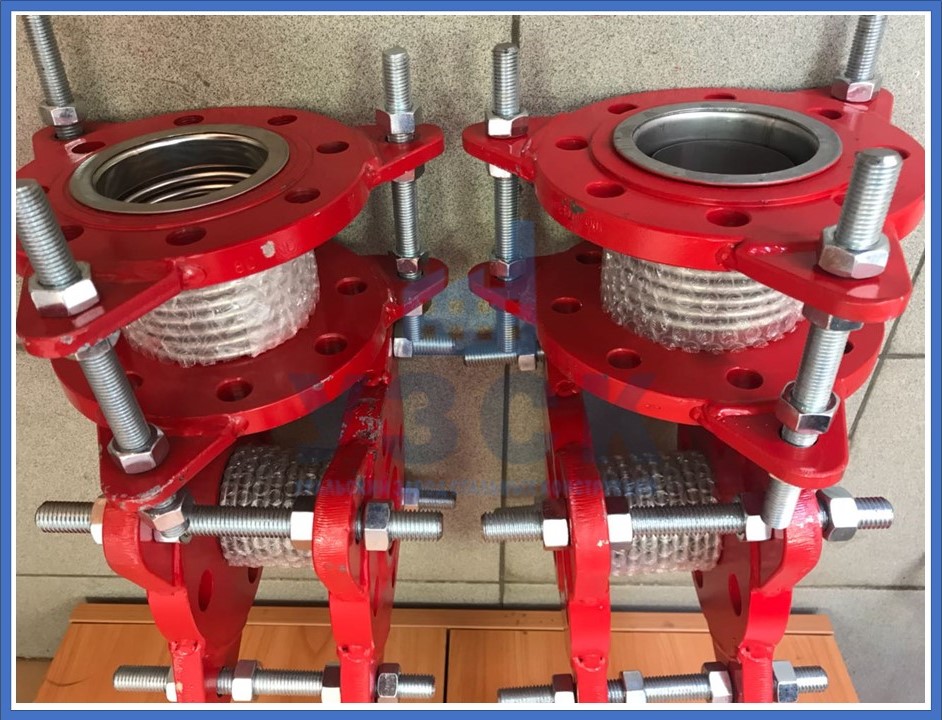

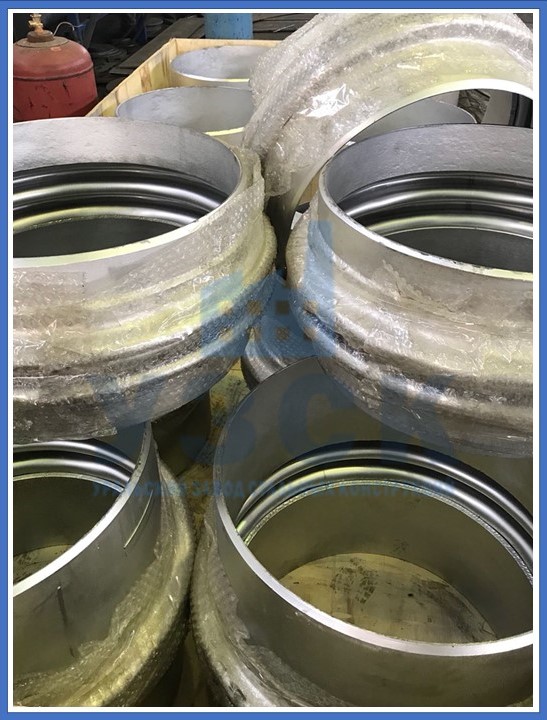

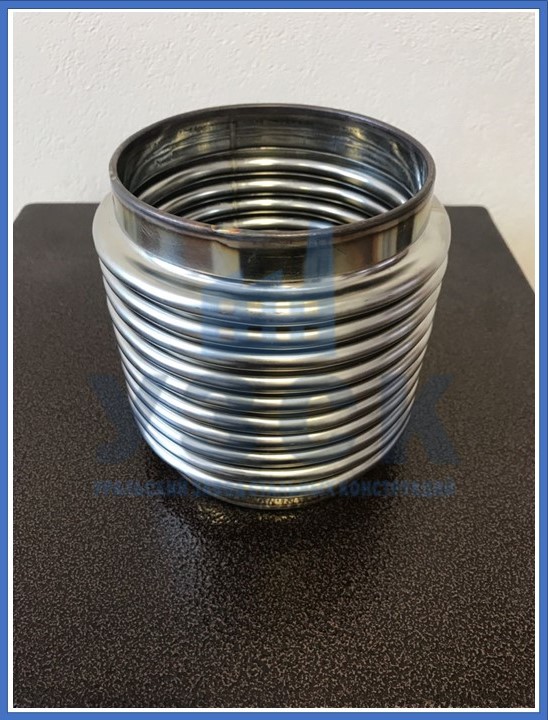

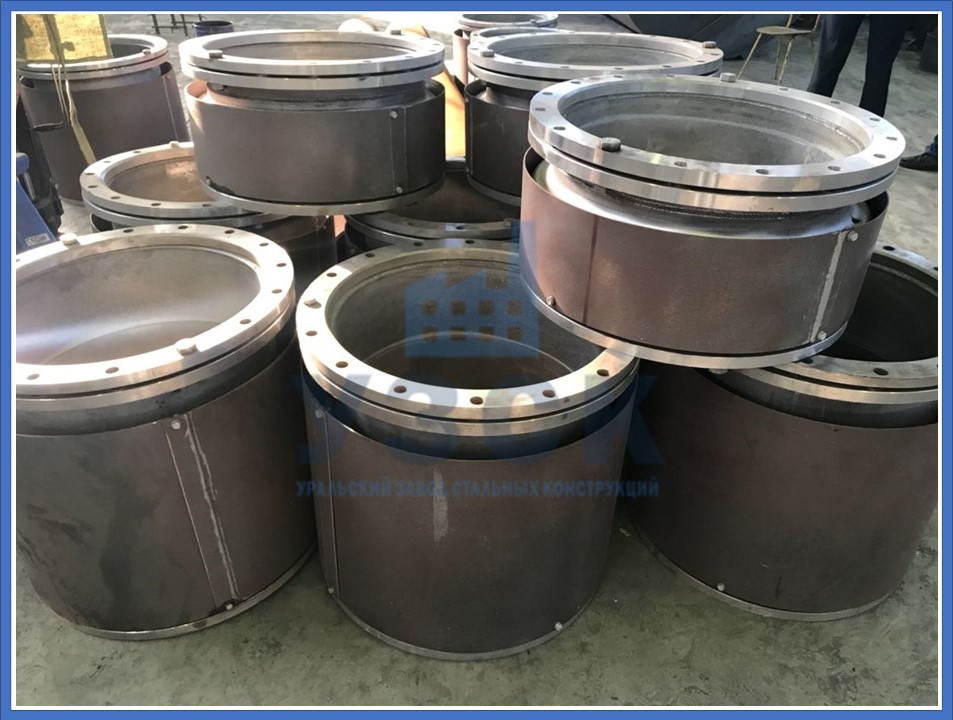

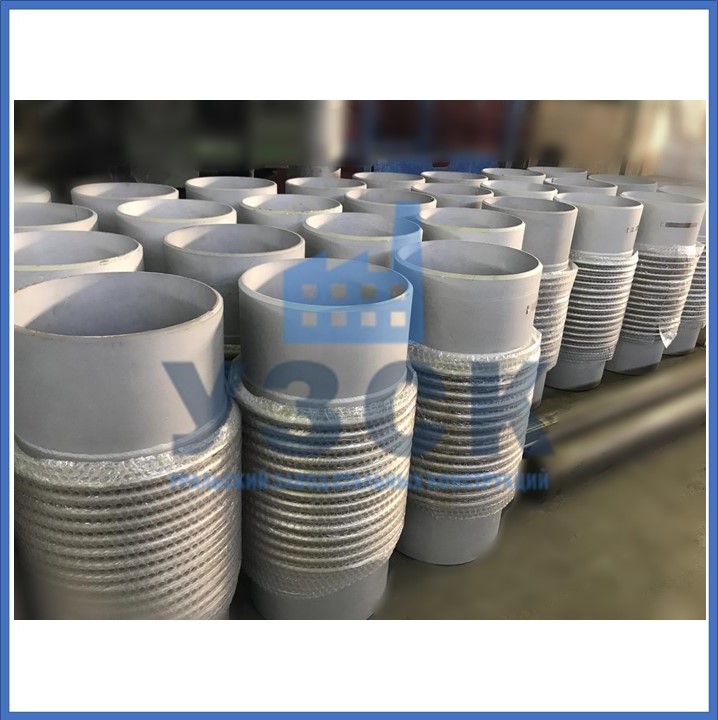

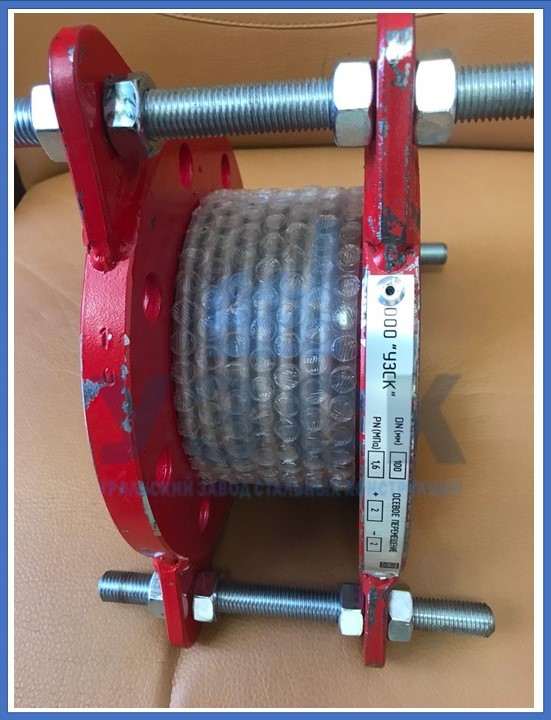

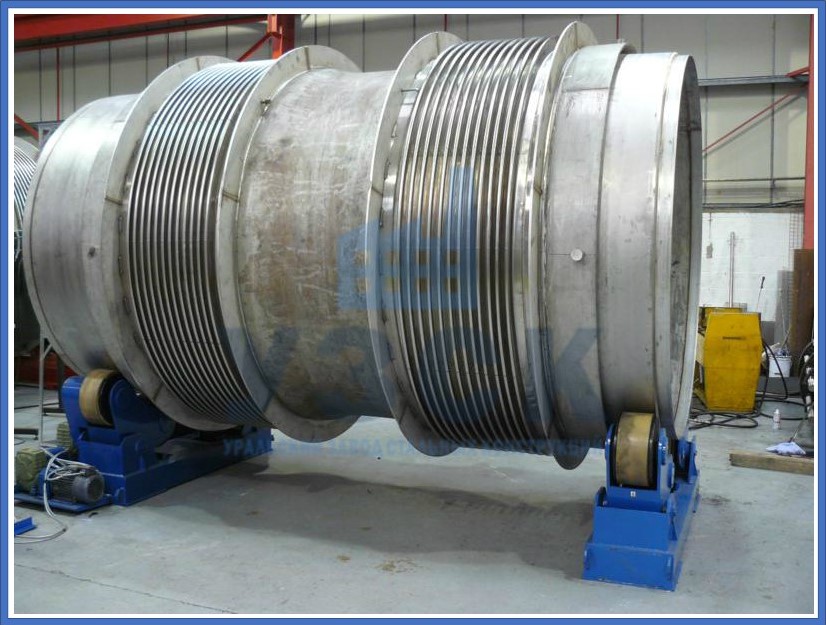

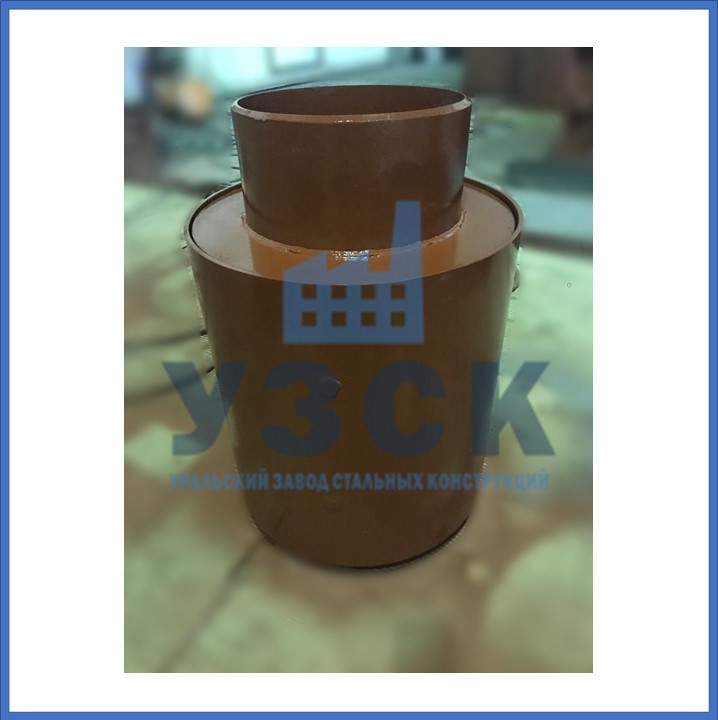

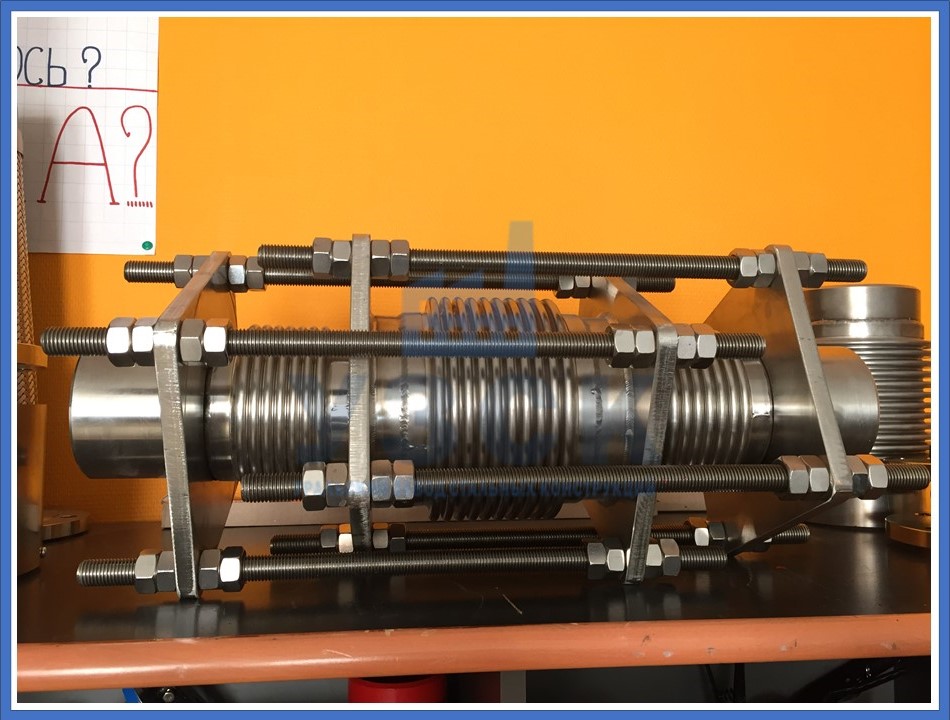

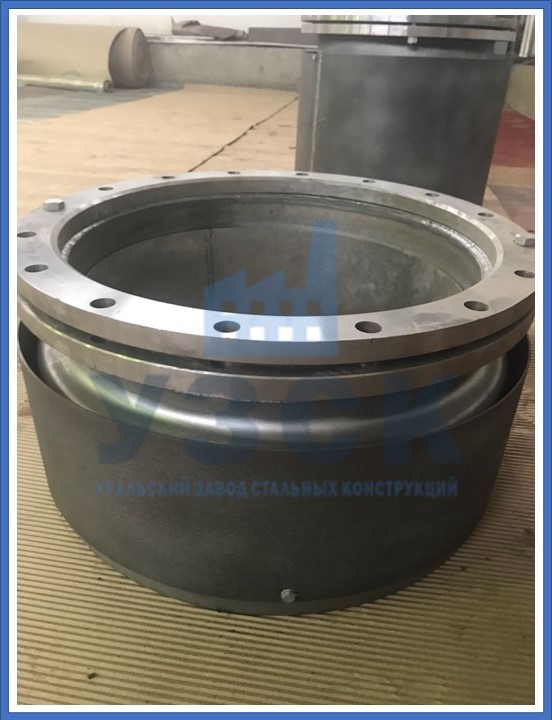

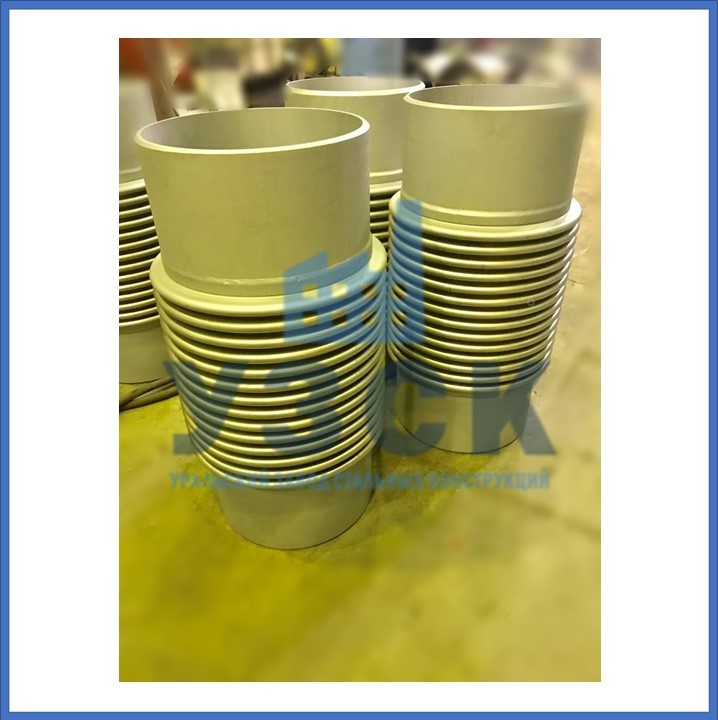

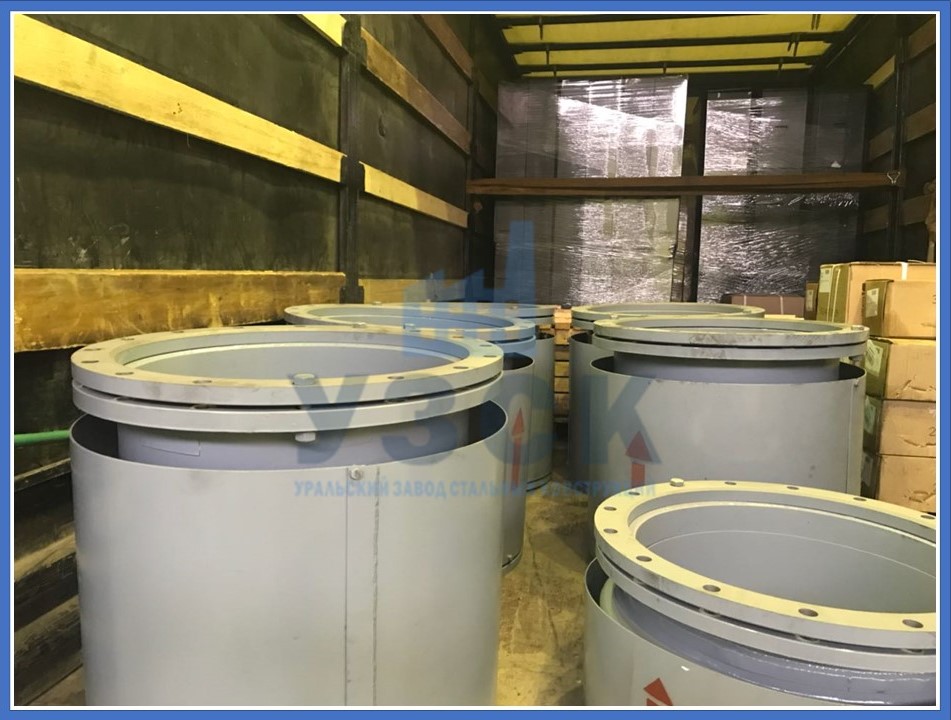

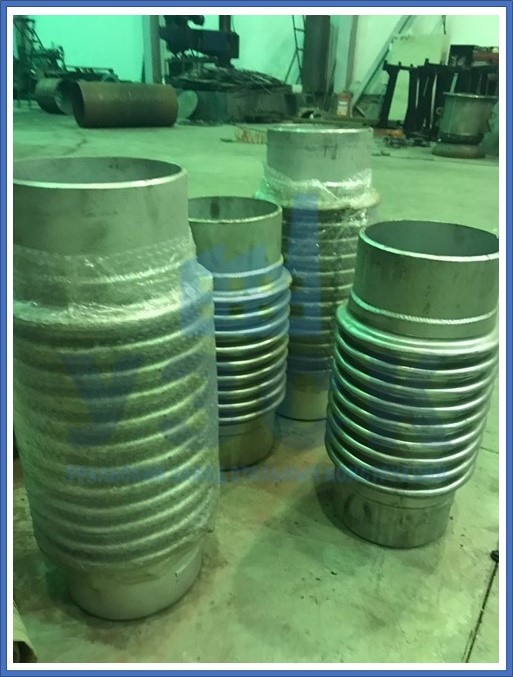

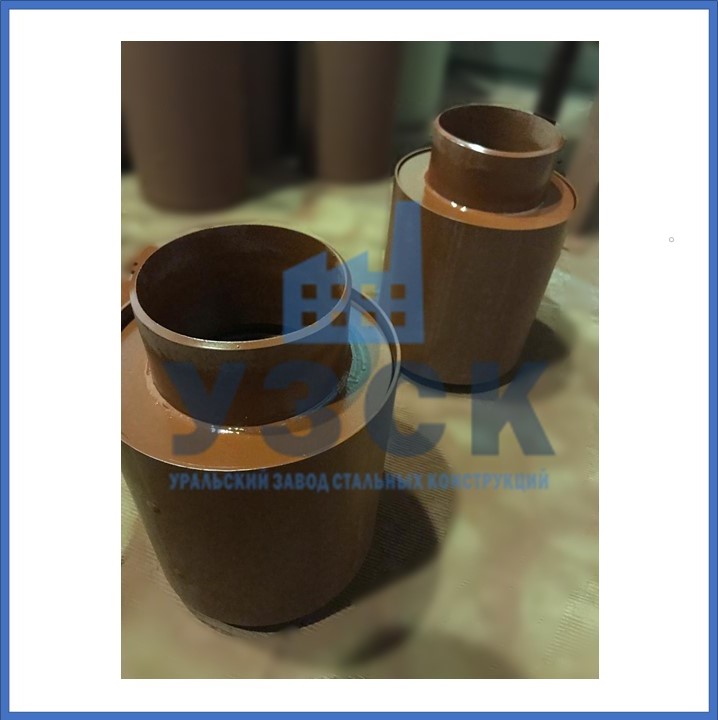

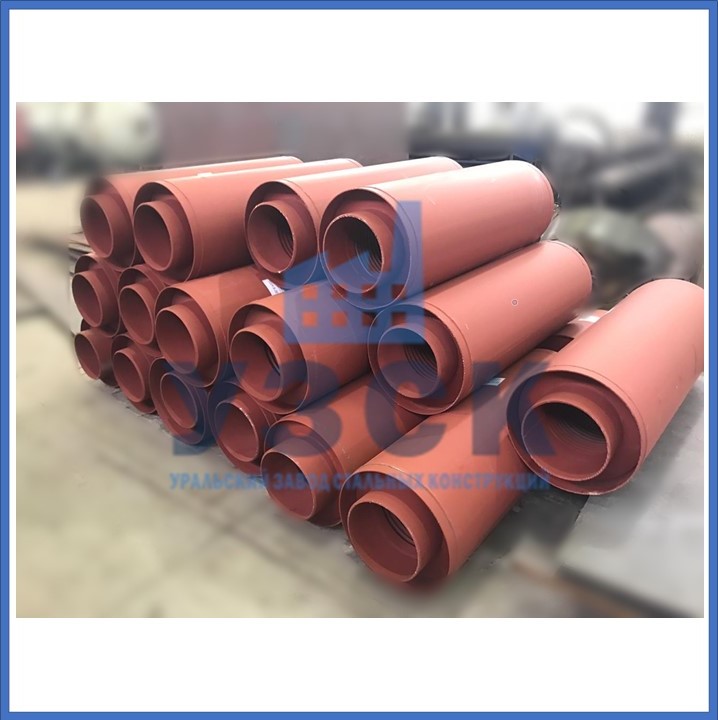

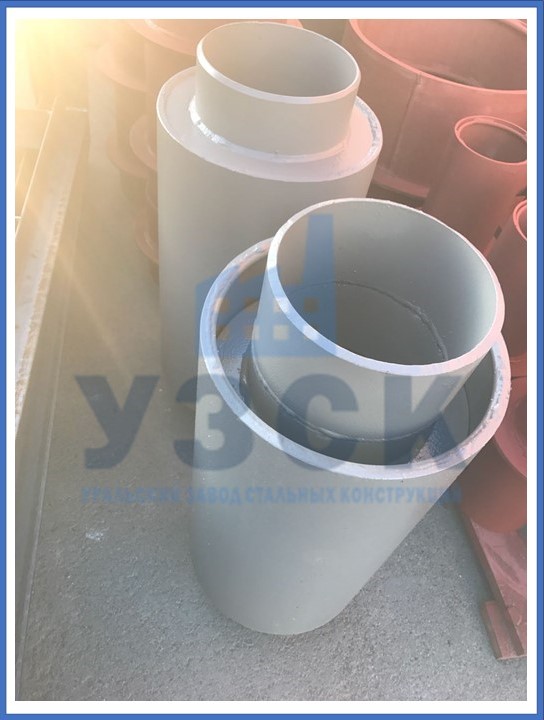

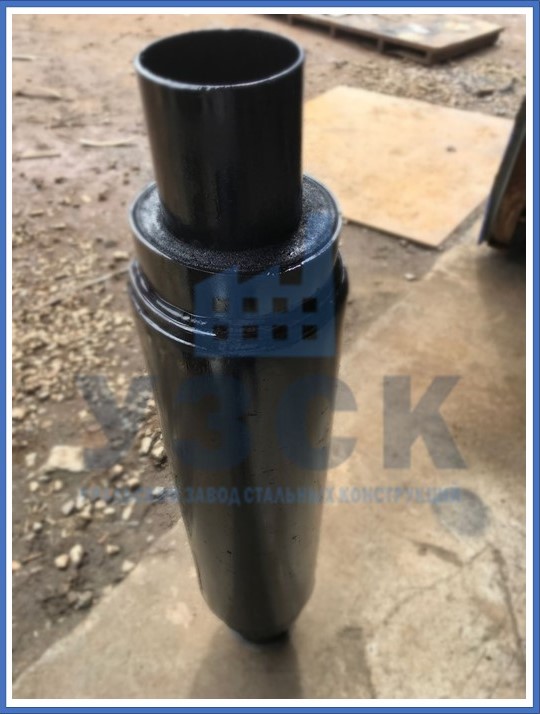

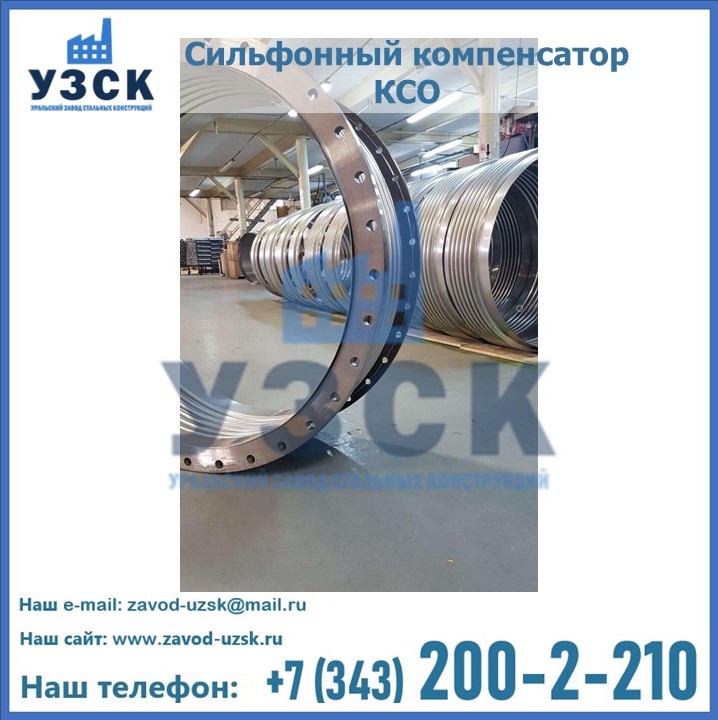

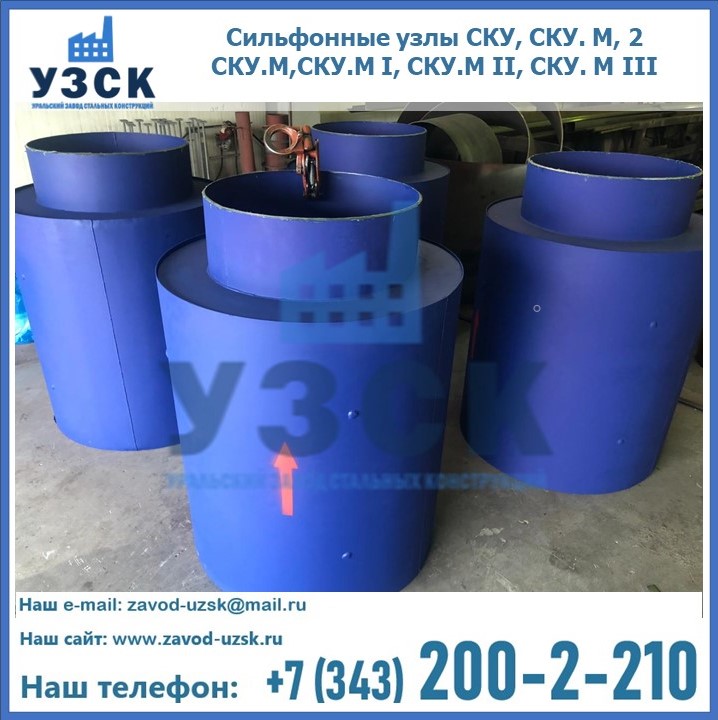

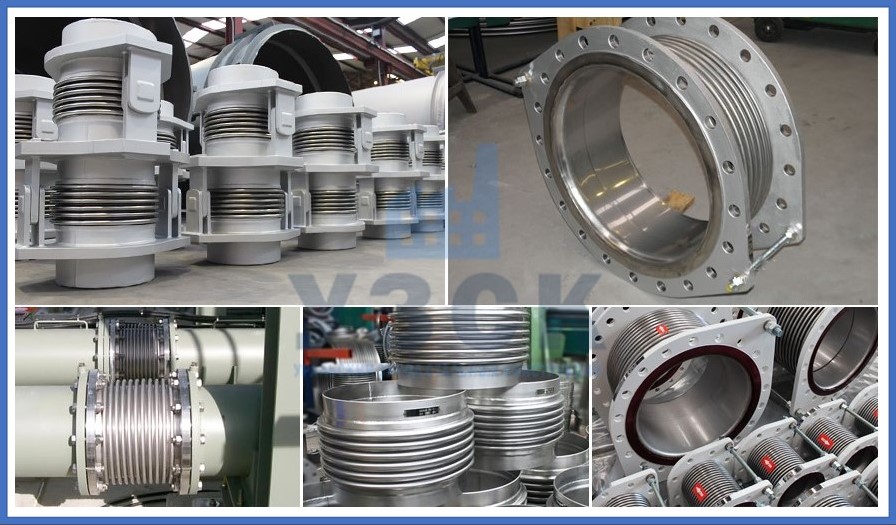

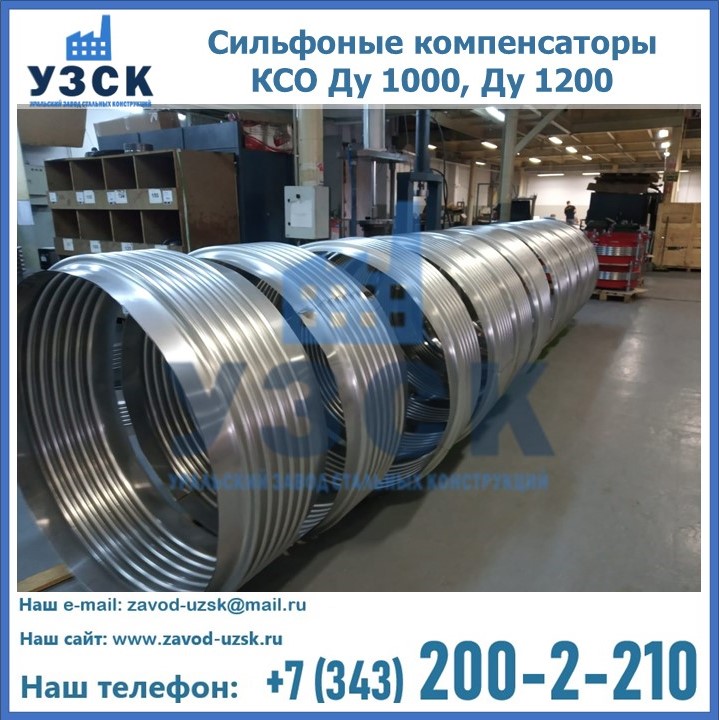

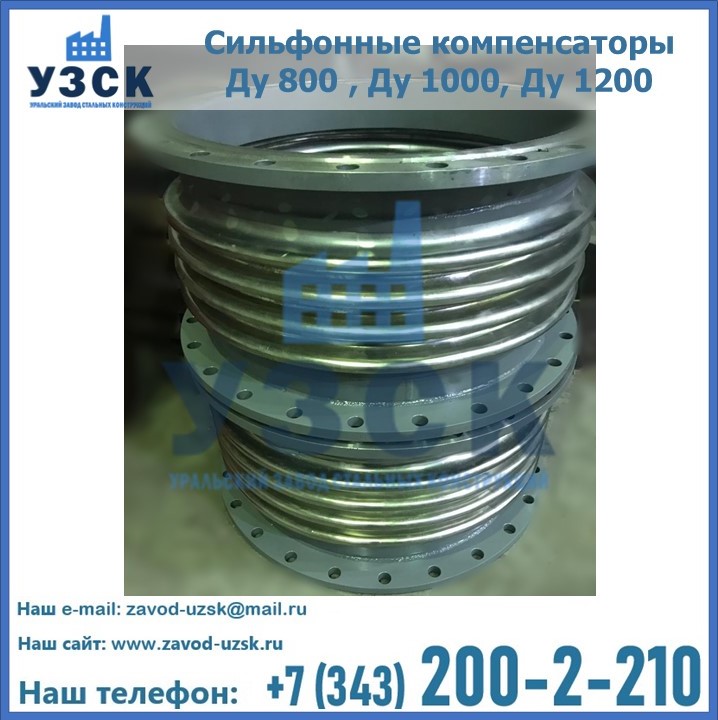

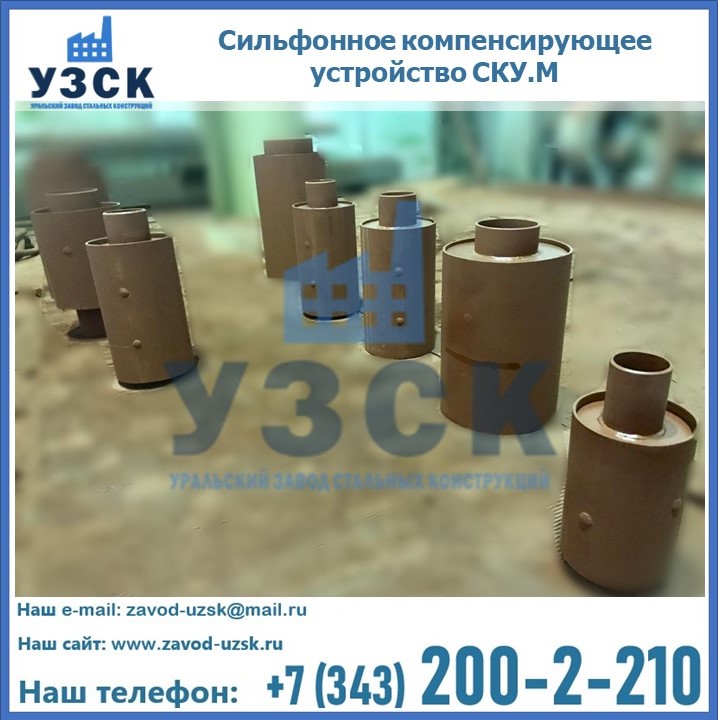

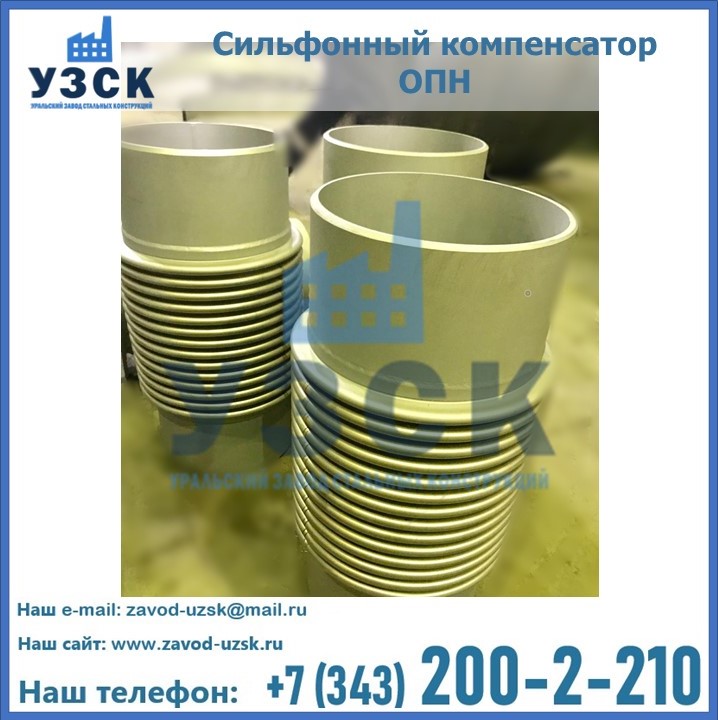

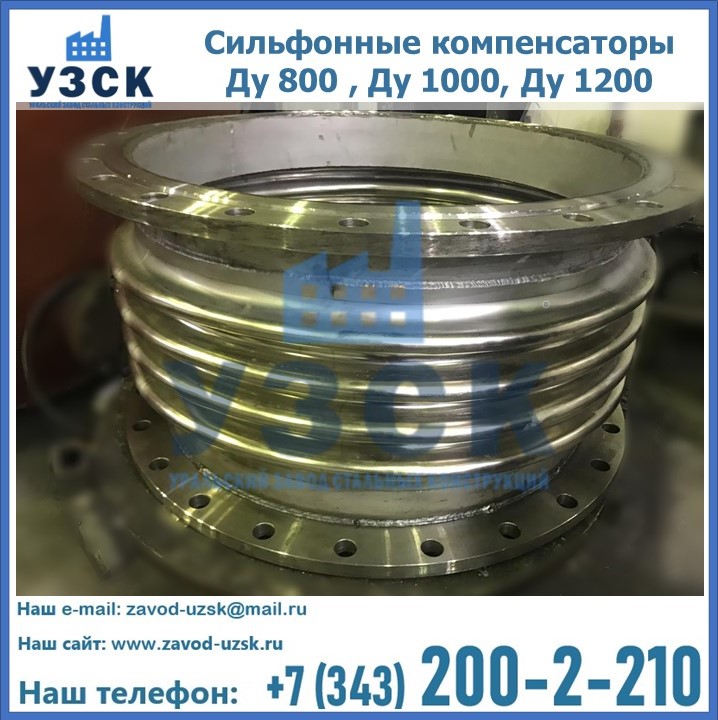

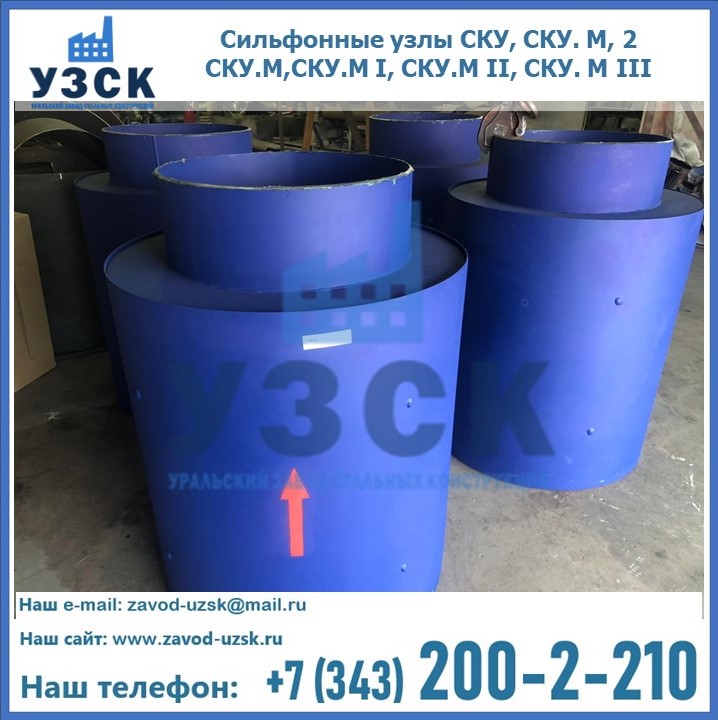

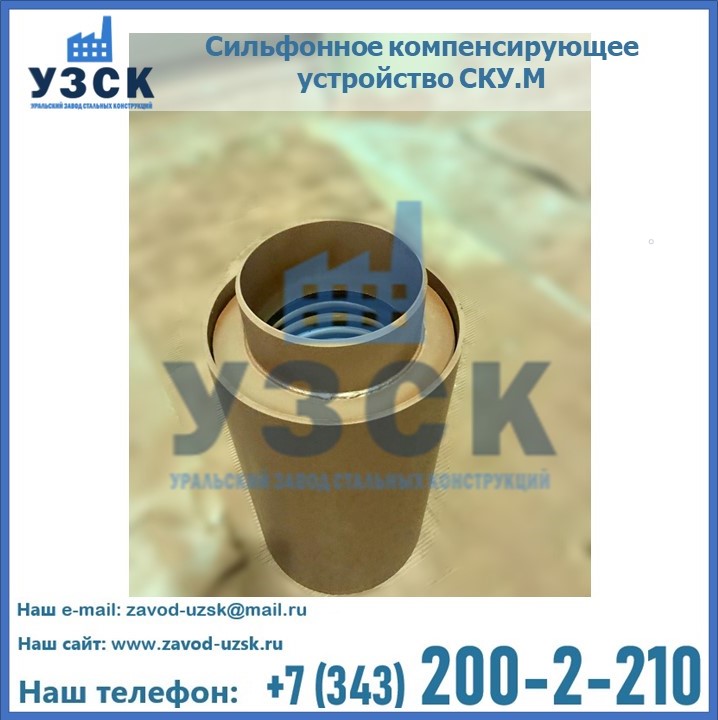

Фото нашей продукции
