Сильфонные разгруженные компенсаторы (СКР, КСР) позволяют компенсировать перемещения трубопроводных систем в Новокуйбышевске по трем направлениям: по осевому, сдвиговому и угловому смещениям. Отличительное свойство компенсаторов КСР (СКР) заключается в том, что данные устройства способны обеспечить компенсацию деформаций всех видов трубопроводов и их сочетаний, при этом, происходит одновременное восприятие распорных усилий, возникающих из-за давления и эффективной площади компенсационного устройства.
Назначение и сфера применения СКР, КСР
Разгруженные компенсаторы КСР нужны для компенсации таких видов перемещений, как сдвиговые, угловые и осевые деформации положений элементов системы трубопровода. СКР, КСР нашли применение в энергетической, химической и нефтяной отраслях, а также в прочих сферах промышленности. Эксплуатация разгруженных компенсаторов возможна без применения неподвижных опор, необходимых для принятия нагрузки распорных усилий в обычном трубопроводе. Поэтому разгруженные компенсаторы КСР наиболее эффективны на объектах, где использование неподвижных опор затруднено в связи с ограниченностью пространства или из-за полного исключения возможности установки опор. Данные компенсаторы подходят для перемещения воды, нефти и нефтепродуктов, газа, пара, дыма, агрессивных сред, пищевого сырья и прочих рабочих сред в Новокуйбышевске.
Оптимальные условия эксплуатации разгруженных компенсаторов СКР, КСР
| Диаметр условный (Ду, DN) | 25 – 1200 мм |
| Давление рабочее (Рраб, PN) | от вакуума до 75 бар (для Ду 25 мм) |
| Давление пробное (Рпр) | 1,5 Рраб или по ТЗ заказчика |
| Температура рабочей среды | от -196 до +550 °С |
| Ресурс | До 100 000 циклов (по согласованию с заказчиком) |
| Материал сильфона | 08Х18Н10Т (AISI321), 08Х18Н10 (AISI304), 12Х18Н10Т (AISI321), 03Х17Н14М3 (AISI 316L) и аналоги |
| Виды концевой арматуры | С патрубками под приварку, фланцами, их комбинацией или по техническому заданию заказчика. |
Конструкция и принцип работы СКР, КСР

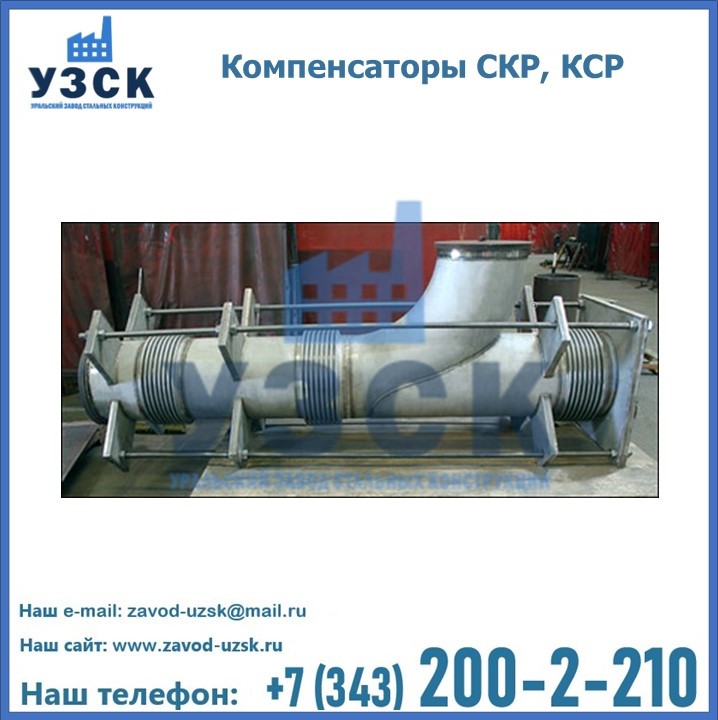

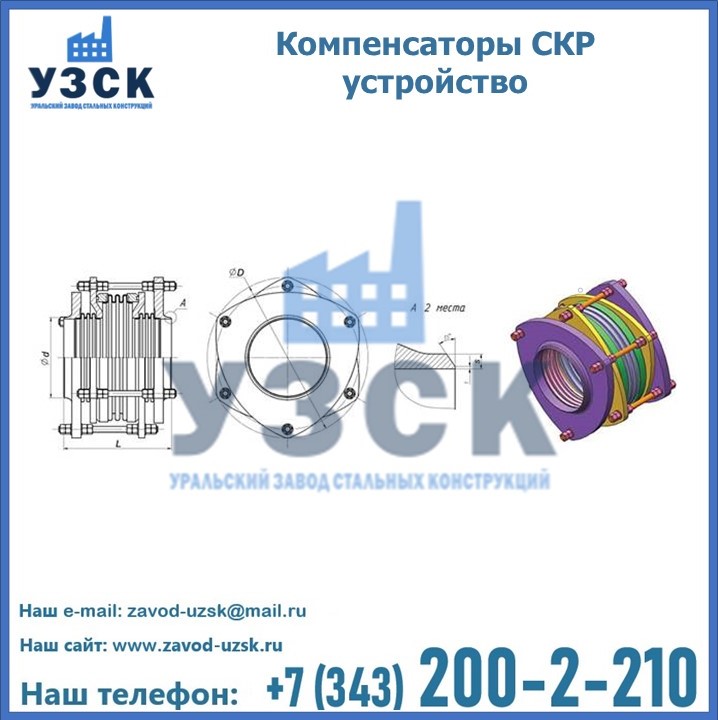

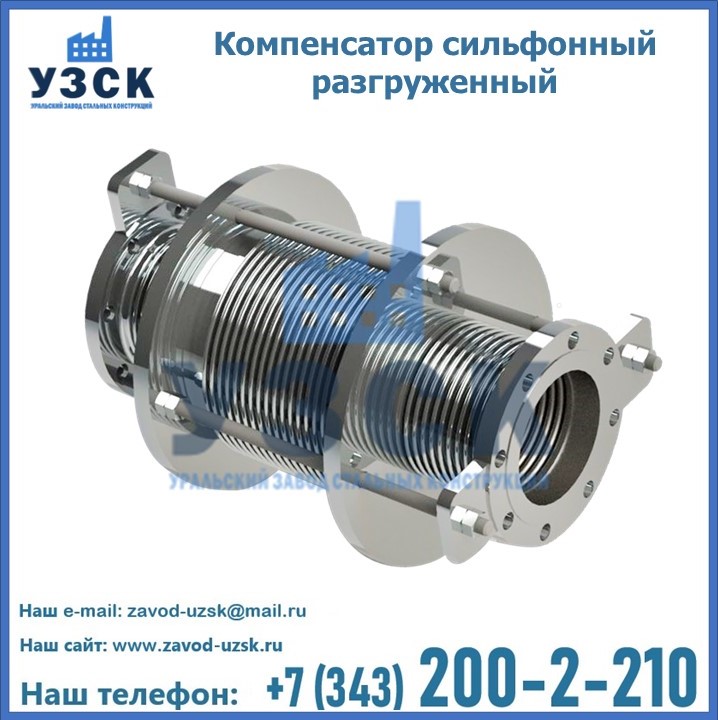

Разгруженные компенсаторы для насосов СКР, КСР конструктивно представляют собой устройство, состоящее из трех сильфонов. Также в структуру СКР входят соединительные переходные патрубки, плавающая гильза, размещенная внутри сильфонов с меньшим диаметром, внутренние и наружные фланцы и разгрузочные тяги, которыми оборудуется образующая с наружной стороны сильфонов и попарно соединяются внешние фланцы с противоположными внутренними фланцами. Дополнительный (промежуточный) сильфон позволяет компенсировать распорные усилия, благодаря тому, что его эффективная площадь в 2 раза превышает площадь двух остальных сильфонов.
Компенсатор разгруженный СКР, КСР выполняет свою функцию за счет того, что при температурном удлинении участка трубопровода длиной в 20 мм, сильфоны меньшего размера сжимаются на 10 мм, а сильфон большего размера растягивается на 20 мм.
Работа КСР напрямую зависит от равновесия распорных усилий. При сборке разгруженных компенсаторов в обязательном порядке соблюдается правило равенства эффективной площади среднего сильфона сумме эффективных площадей 2 боковых сильфонов, а также изолирующих элементов. Условия равновесия создаются с помощью уравновешивания распорных усилий, возникающих в разгруженном компенсаторе при внутреннем давлении среды, таким образом, сумма всех распорных усилий в СКР равна нулю. Конструктивное исполнение компенсаторов СКР, КСР зависит от назначения и условий применения. Различия заключается в вариантах комбинаций и комплектаций сильфонов, в разновидностях присоединительной и ограничительной арматур, в выборе направляющих внутренних защитных экранов и внешних защитных кожухов. Например, в качестве присоединительных элементов могут использоваться фланцы/затяжки, или же комплект из фланцев/патрубков.
Заказать и купить разгруженные компенсаторы для насосов КСР, СКР в Новокуйбышевске в требуемой комплектации и подходящие для тех или иных условий эксплуатации вы можете на Уральском Заводе Стальных Конструкций. Предприятие продает компенсаторы и компенсационные устройства от самых надежных производителей, а также изготавливает оборудование из стали на заказ по индивидуальным тех.заданиям. Наши консультанты помогут подобрать оптимальный вариант и ответят на все интересующие вас вопросы.
Условные обозначения и модификации СКР, КСР
Маркировка компенсатора разгруженного СКР (на примере СКР 500–2,5–200/О±6/С+2/У±6/ПП ТУ 3113-007-88598956-2015) расшифровывается следующим образом:
- СКР – тип компенсатора (компенсатор сильфонный разгруженный);
- 500 — условный диаметр Ду (в мм);
- 2,5 – условное давление Py (Мпа);
- 200 — рабочая t компенсатора (°С);
- ±6 — величина компенсируемого осевого перемещения в мм (О);
- +2 — величина компенсируемого сдвигового перемещения в мм (С);
- ±6 – угол компенсируемого перемещения (У 0);
- ПП — вид присоединительных элементов (патрубки).
- ТУ 3113-007-88598956-2015 – технические условия для сильфонных компенсаторов.
Технические характеристики КСР, СКР

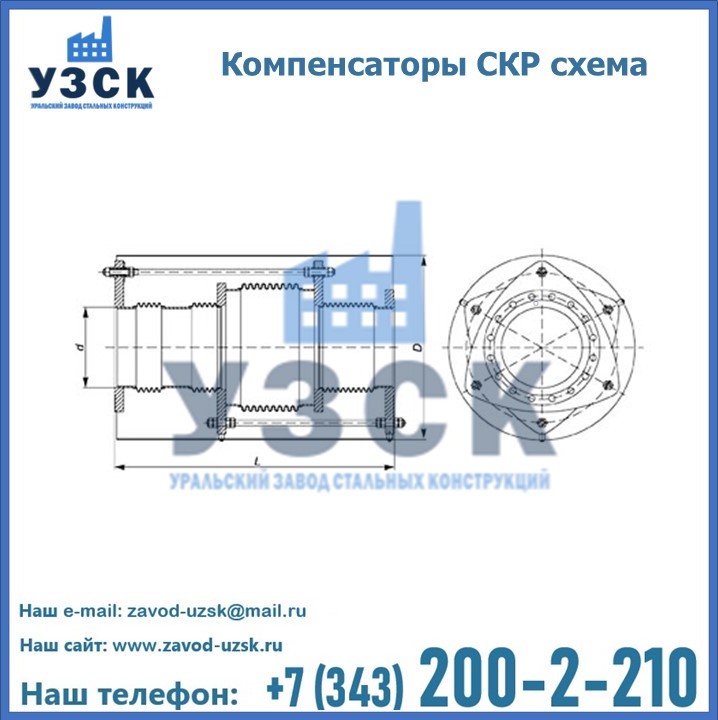

| Обозначение | Ду | Pу, МПа | Темпер., град. C | Размеры, мм | Масса, кг | ||
|---|---|---|---|---|---|---|---|
| D | L | d | |||||
| СКР 300-2,5-150/О±3/С±2/У±0,5/ПП | 300 | 2,5 | 150 | 872 | 952 | 325 | 530 |
| СКР 400-1,6-110/О-8/С±4/ФФ | 400 | 1,6 | 110 | 980 | 1470 | 426 | 700 |
| СКР 500-2,5-200/О±6/С+2/У±6/ПП | 500 | 2,5 | 200 | 1135 | 777 | 530 | 1577 |
| СКР 600-1,0-70/О±2/С±2/У±1/ПП | 600 | 1,0 | 70 | 1333 | 1070 | 630 | 1385 |
| СКР 700-2,5-200/О±10/С±6/У±1/ПП | 700 | 2,5 | 200 | 1506 | 1566 | 720 | 3685 |
| Обозначение | Ду | Перемещения | Жесткость | ||||
|---|---|---|---|---|---|---|---|
| осевое, мм | сдвиговое, мм | угловое, град | осевая, Н/мм | сдвиговая, Н/мм | угловая, Нм/град | ||
| СКР 300-2,5-150/О±3/С±2/У±0,5/ПП | 300 | ±3 | ±2 | ±0,5 | 2000 | 500 | 700 |
| СКР 400-1,6-110/О-8/С±4/ФФ | 400 | -8 | ±4 | — | 1385 | 478 | — |
| СКР 500-2,5-200/О±6/С+2/У±6/ПП | 500 | ±6 | +2 | ±6 | 3940 | 1500 | 2950 |
| СКР 600-1,0-70/О±2/С±2/У±1/ПП | 600 | ±2 | +2 | ±1 | 3500 | 350 | 3300 |
| СКР 700-2,5-200/О±10/С±6/У±1/ПП | 700 | ±10 | ±6 | ±1 | 3614 | 476 | 5865 |
Преимущества использования СКР, КСР
Разгруженные компенсаторы для насосов СКР, КСР и прочего оборудования обладают рядом уникальных, по сравнению с подобными устройствами, свойств:
- КСР уравновешивают, компенсируют деформацию любого типа, включая сочетание угловых, осевых и сдвиговых смещений;
- данные компенсаторы воспринимают, но при этом не передают на неподвижные опоры распорные усилия, которые возникают в результате избыточного давления;
- выдерживают высокие давления и повышенную температуру (более 200˚C) транспортируемой рабочей среды.
- за счет отсутствия расходов на установку неподвижных опор, СКР позволяют значительно сэкономить материальные и временные затраты на прокладку трубопроводов в Новокуйбышевске.
Варианты комплектации и условия заказа СКР, КСР
Компенсатор разгруженный КСР, СКР состоит их трех сильфонов, поэтому имеет трехсекционную структуру. СКР могут быть выполнены с открытым сильфоном, с защитным кожухом, с дополнительным патрубком по запросу заказчика. Для материала сильфона используется нержавеющая сталь 08Х18Н10Т, 12Х18Н10Т, 20Х23Н13. Материалом для патрубка под приварку или фланца служит углеродистая сталь Ст. 20 или нержавеющая сталь 08Х18Н10Т, 12Х18Н10Т, 20Х23Н13. Дополнительный патрубок и стяжки выполняется из углеродистой стали Ст. 20 или нержавеющей стали 08Х18Н10Т, 12Х18Н10Т, 20Х23Н13. Тип соединения фланцевый или под приварку. Ду от 15 до 5000 мм.
При заказе разгруженных компенсаторов КСР следует учитывать:
- требуемый условный диаметр Ду (внутренний, в мм);
- монтажную длину компенсатора СКР, либо максимально допустимую длину;
- рабочее давление Ру;
- характеристики рабочей среды (тип, температуру, коррозийность);
- величину осевого хода в мм;
- оптимальный материал для кожуха, экрана, патрубка, фланцев, стяжек (нержавеющая сталь или Ст.20).
Как говорилось выше, компенсаторы выбираются исходя из температурных режимов окружающей среды, воздействующего на оборудование давления, а также агрегатного состояния перемещаемой по трубопроводу среды. Уральский Завод Стальных Конструкций в Новокуйбышевске производит и реализует оборудование от самых надежных поставщиков, в том числе, большой выбор компенсаторов СКР, КСР. Консультанты компании помогут выбрать оптимальную модель компенсатора, рассчитанную на заявленные условия эксплуатации и подходящую конкретно для вашего предприятия. Стоимость оборудования рассчитывается индивидуально, в зависимости от специфики производства, требований к техническим характеристикам и модели оборудования. Если вы планируете приобрести компенсатор или другую продукцию на УЗСК, то рекомендуем предварительно ознакомиться с перечнем имеющихся моделей, техническими параметрами и свойствами оборудования на нашем сайте.
