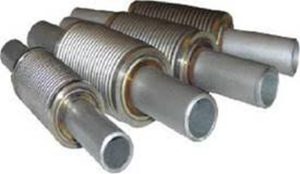

Компенсатор СТЭ используется в Новокуйбышевске для обустройства внутридомовых тепловых сетей, в системах централизованного тепло- и водоснабжения. Важно, чтобы эластичная вставка была установлена между двумя неподвижными опорами. С обеих сторон компенсатор оборудуется скользящими опорами.
Конструкция СТЭ
Устройство компенсирует перепады температуры, и сохраняет осевую линейность. Используют СТЭ с наружным кожухом, но без гильзы и внешней защиты, но с внутренним экраном.
Компенсатор включает:
- Многослойный сильфон из нержавеющей стали, представляющий гофрированную трубу.
- Патрубок, выполненный из низкоуглеродистой стали с фланцами под приварку.
В зависимости от условий эксплуатации компенсатор СТЭ оборудуют защитным кожухом или внутренней гильзой из того же металла, что на патрубках. Защитный экран уменьшает шумность, способствует сохранению гильзы от истирания.
Характеристики
- рабочее давление в трубе 16 бар;
- условный проход 15-80 мм;
- температура агента при PN16 не выше 150 0 С;
- компенсирующая способность 26-40 мм в зависимости от габаритов;
- влажность окружающей среды до 95 %.
Устройство может работать и при минусовых температурах, но без образования конденсата. Изделия для установки в системы отопления и водоснабжения не подходят для использования в химической и нефтегазовой промышленности.
Изготовление и продажа компенсаторов СТЭ на УЗСК в Новокуйбышевске
Уральский завод стальных конструкций создает компенсаторы стандартных типоразмеров и с корректировкой толщины и длины патрубков и марки стали по заказу. Важным условием для длительной работы сильфонов является технология многослойного изготовления гофры, качество сварки.
Мы располагаем современным станочным парком, стендовой автоматической сваркой. Собственное КБ, Лаборатория Неразрушающего контроля, ОТК, отслеживают процесс изготовления на всех этапах. Каждый компенсатор СТЭ, согласно стандарту, имеет идентификационный номер, технический паспорт и гарантию от производителя.
Купить компенсатор СТЭ на УЗСК выгодно: собственное производство позволяет продавать изделия по оптимальным ценам, формировать стоимость с учетом требуемого качества. Связавшись с нашими менеджерами по email или по телефонам вы сможете осуществить подбор и осуществить заказ сильфонных компенсаторов.

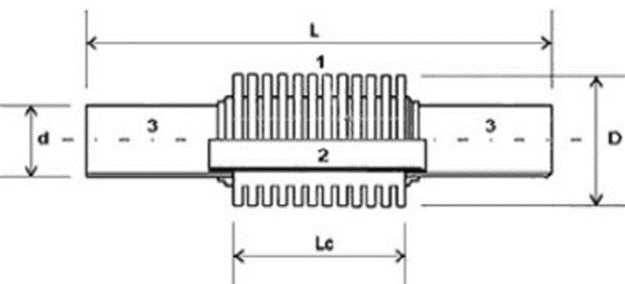

Таблица технических характеристик СТЭ
| Основные технические данные | ||||||||
|---|---|---|---|---|---|---|---|---|
| Тип | Рабочее давление PN, МПа | Диаметр условного прохода, мм | Рабочий ход, (сжатие-, растяжение+) | L,мм | Lc,мм | d,мм | Масса, кг | |
| СТЭ 232 | 1,6 | 15 | 26 (+6 / -20) | 276 | 100 | 21,5 | 0,98 | |
| СТЭ 193-01 | 1,6 | 15 | 30 (+10 / -20) | 276 | 125 | 21,5 | 0,6 | |
| СТЭ 232-01 | 1,6 | 15 | 30 (+10 / -20) | 276 | 125 | 21,5 | 0,98 | |
| СТЭ 194 | 1,6 | 20 | 26 (+6 / -20) | 276 | 100 | 26,8 | 0,71 | |
| СТЭ 233 | 1,6 | 20 | 26 (+6 / -20) | 276 | 100 | 26,8 | 1,14 | |
| СТЭ 194-01 | 1,6 | 20 | 30 (+10 / -20) | 276 | 125 | 26,8 | 0,71 | |
| СТЭ 233-01 | 1,6 | 20 | 30 (+10 / -20) | 276 | 125 | 26,8 | 1,14 | |
| СТЭ 195 | 1,6 | 25 | 40 (+10 / -30) | 276 | 100 | 33,5 | 1,1 | |
| СТЭ 234 | 1,6 | 25 | 40 (+10 / -30) | 276 | 100 | 33,5 | 1,27 | |
| СТЭ 235 | 1,6 | 32 | 40 (+10 / -30) | 276 | 100 | 42,3 | 1,52 | |
| СТЭ 197 | 1,6 | 32 | 40 (+10 / -30) | 276 | 100 | 42,3 | 1,33 | |
| СТЭ 218 | 1,6 | 40 | 40 (+10 / -30) | 270 | 100 | 48 | 1,95 | |
| СТЭ 348 | 1,6 | 40 | 25 (+12,5 / -12,5) | 270 | 67 | 48 | 2,2 | |
| СТЭ 247 | 1,6 | 50 | 25 (+12,5 / -12,5) | 270 | 67 | 57 | 2,4 | |
| СТЭ 249 | 1,6 | 65 | 40 (+20 / -20) | 286 | 82 | 76 | 3,68 | |
| СТЭ 248 | 1,6 | 80 | 40 (+20 / -20) | 320 | 128 | 89 | 6,02 | |
| СТЭ 384 | 1,6 | 100 | 50 (+25 / -25) | 257 | 95 | 114 | 4,63 | |
| СТЭ 385 | 1,6 | 150 | 50 (+25 / -25) | 318 | 134 | 159 | 9,73 | |
| СТЭ 386 | 1,6 | 200 | 50 (+25 / -25) | 370 | 130 | 219 | 20,6 | |
